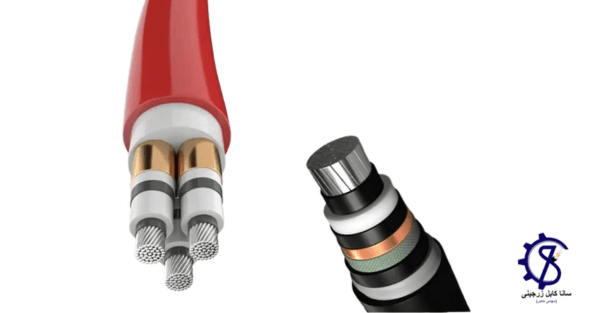

کابل 20 کیلو ولت چیست؟

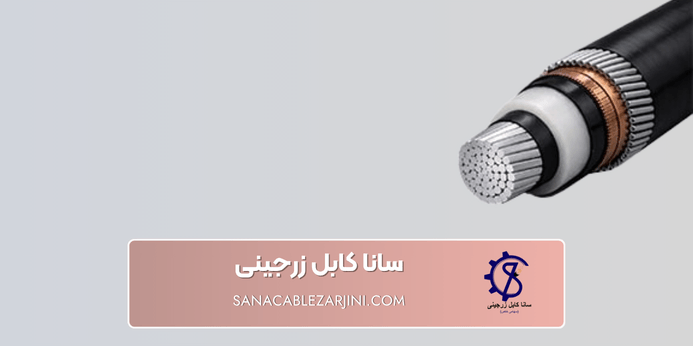

کابل های 20 کیلوولت از بخش ها و لایه هایی تشکیل می شود. اگر بخواهیم با ساختار کابل 20 کیلوولت آشنا شویم باید گفت :

هادی یا رسانای کابل

جریان الکتریکی از هادی عبور می کند. به صورت کلی در کابل های 20 کیلوولت از فلزات مثل آلومینیوم و مس با ویژگی هایی معین استفاده می شود. قیمت کابل سازمانی به دلیل استفاده از هادی مسی بالا بوده چرا که جریان الکتریکی را به بهترین شکل و بدون اتلاف منتقل می کند.

لایه نیمه رسانای داخلی

این لایه بارهای الکتریکی را به شکلی یکنواخت در اطراف هادی توزیع کرده و از جمع شدن ان ها در نقاطی مشخص که می تواند منجر به تخلیه الکتریکی شود جلوگیری می کند.

لایه نیمه رسانای خارجی

مشابه لایه نیمه رسانای داخلی بوده و بر روی عایق کابل قرار می گیرند. این لایه در توزیع متوازن بارها نقش مهمی دارد که نمیتوان از آن چشم پوشی کرد.

اسکرین فلزی یا شیلد

شیلد برای حفاظت الکتریکی کابل های جریان متناوب کاربرد دارد. این لایه از سیم های مسی ایجاد می شوند. در زمان نصب شیلد فلزی به زمین وصل می شود تا ایمنی کابل اطمینان بیشتری داشته باشد.

پوشش میانی

در کابل های چند رشته ای یا زره دار، این پوشش به عنوان لایه محافظتی اضافه به کار می رود و جنس ان معمولا از pvc است.

زره یا آرمور (Armour)

برای افزایش استحکام مکانیکی کابل استفاده می شود. این زره می تواند در مواقعی که کابل در معرض فشار یا ضربه قرار دارد از آن محافظت نماید. به صورت کلی زره می تواند به شکل سیم یا نوار تولید شود. جنس زره یا ارمور در کابل های تک رشته آلومینیوم و در کابلهای سه رشته از جنس فولاد گالوانیزه است.

روکش یا غلاف

روکش که آخرین لایه است وظیفه دارد تا از همه این اجزای داخلی محافظت و ان ها را در کنار هم قرار دهد. جنس روکش در کابل های 20 کیلوولت از pvc قرمز رنگ بوده ولی بسته به نوع نیاز و سفارش می توان از مواد دیگری مثل pe مشکی یا ترکیبات بدون هالوژن و کم دود استفاده کرد.

عایق کابل

عایق ها هادی را از بخش بیرونی کابل و محیط پیرامون جدا کرده و ایمنی الکتریکی آن را تامین می سازند. به صورت کلی  کابل 20 کیلوولت فشار متوسط امروزی از انواع مختلفی از عایق کابل تولید می شود در برابر فشارهای الکتریکی بالا مقاوم و بادوام است.
