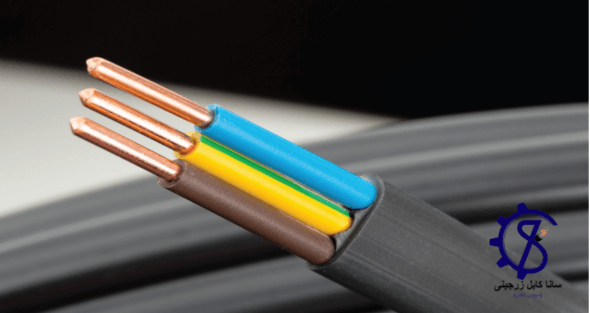

به صورت کلی انتخاب میان کابل مفتولی با عایق PVC یا XLPE به موارد زیادی مثل شرایط نصب، میزان بار، دمای محیطی، طول مسیر و همینطور الزامات پروژه بستگی دارد. PVC برای بسیاری از نصب های معمول اقتصادی است؛ XLPE در دمای کاری بالاتر و بارگذاری سنگین تر مزیت دارد، اما انتخاب نهایی به مشخصات پروژه وابسته است.
در ادامه به بررسی تفاوت این دو عایق کابل مفتولی می پردازیم تا بتوانید گزینه مناسب را بر اساس نیاز پروژه خود انتخاب نمایید.

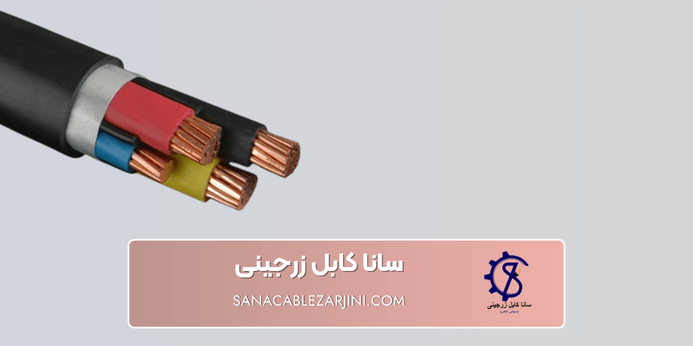

تفاوت ساختار کابل مفتولی با عایق PVC و XLPE
مهم ترین مورد در انتخاب میان کابل مفتولی با عایق PVC یا XLPE به جنس لایه عایق اطراف هادی وابسته است. به صورت کلی کابل پی وی سی از عایق پلی وینیل کلراید ساخته می شود. این ماده به دلیل قیمت مناسب و فرایند تولید ساده ای که دارد کاربرد وسیعی داشته و در بسیاری از کابل های برق مورد استفاده قرار می گیرد.
در مقابل XLPE نوعی پلی اتیلن شبکه ای بوده که ساختار مولکولی آن با ایجاد پیوندهای عرضی تغییر کرده و همین ویژگی باعث می شود عایق در برابر دمای بالاتر و همینطور شرایط کاری سخت عملکرد مناسبی داشته باشد. به همین دلیل کابل کراس لینک در پروژه هایی که بار حرارتی بیشتری دارند گزینه مناسب تری است. اگر بخواهیم تفاوت میان این کابل ها را مورد بررسی قرار دهیم باید گفت:
ویژگی | کابل با عایق PVC | کابل با عایق XLPE |
جنس عایق | پلی وینیل کلراید | پلی اتیلن شبکه ای |
تحمل حرارتی | مناسب برای کاربردهای عمومی | بالاتر |
کاربرد رایج | ساختمان و نصب های معمول | صنعتی و بارگذاری سنگین تر |
انعطاف پذیری | وابسته به ساختار کابل | وابسته به ساختار کابل |
هزینه اولیه | معمولا اقتصادی تر | معمولا بالاتر |
مناسب برای بار حرارتی بالا | محدودتر | مناسب تر |

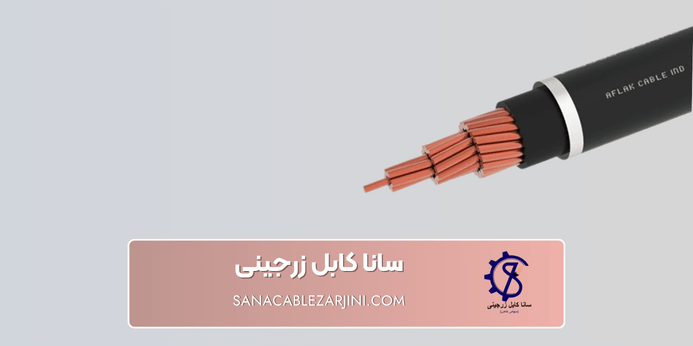

دمای کار
دمای کار کابل یکی از مهمترین معیارها در انتخاب “کابل مفتولی با عایق PVC یا XLPE” به شمار می رود. زمانی که جریان از هادی عبور می کند بخشی از انرژی آن به گرما تبدیل شده و دمای هادی نیز افزایش پیدا می کند.
به همین دلیل عایق کابل مفتولی باید بتواند این شرایط حرارتی را در محدوده مجاز تحمل کند. به صورت کلی کابل های پی وی سی برای بسیاری از مدارهای عمومی که در شرایط عادی کار می کنند عملکرد مناسبی داشته و در پروژه های ساختمانی معمول مورد استفاده قرار می گیرد.
XLPE در شرایطی که دمای هادی بالاتر میرود مزیت بیشتری داشته و باعث می شود در تاسیسات صنعتی و برخی مسیرهایی که شرایط دفع حرارت دشوارتر است اهمیت پیدا می کند.

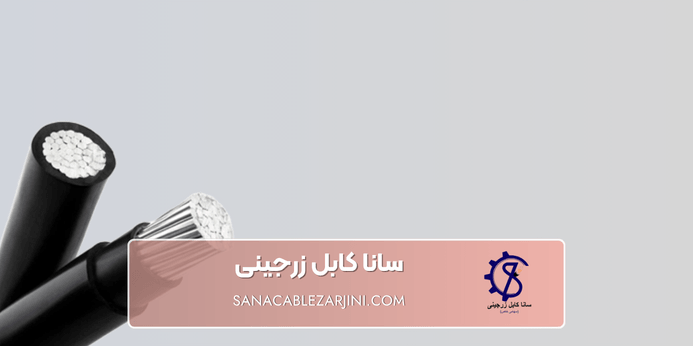

جریان دهی و ظرفیت بار کابل
بررسی و انتخاب میان کابل مفتولی با عایق PVC یا XLPE به جریان دهی و ظرفیت بار کابل نیز بستگی دارد. مثلا در صورتی که شرایط نصب یکسان باشد، کابلی که عایق آن تحمل حرارتی بیشتری داشته باشد در برخی شرایط می تواند ظرفیت جریان مجاز بیشتری را نیز دارا باشد.
با این وجود سطح مقطع هادی همچنین یکی از عوامل تعیین کننده جریان مجاز است. مثلا شما نمی توانید صرفا به دلیل XLPE بودن کابل، یک سطح مقطع کوچک را جایگزین کابل PVC با سطح مقطع بزرگتر کنید. برای اینکه انتخاب دقیق تری داشته باشید پیشنهاد می کنم موارد زیر را مورد بررسی قرار دهید.
- جریان مصرف کننده
- سطح مقطع هادی
- طول مسیر
- افت ولتاژ مجاز
- دمای محیط
- روش نصب کابل
- تعداد کابل های مجاور
- نحوه دفع حرارت
- نوع بار و مدت زمان بهره برداری

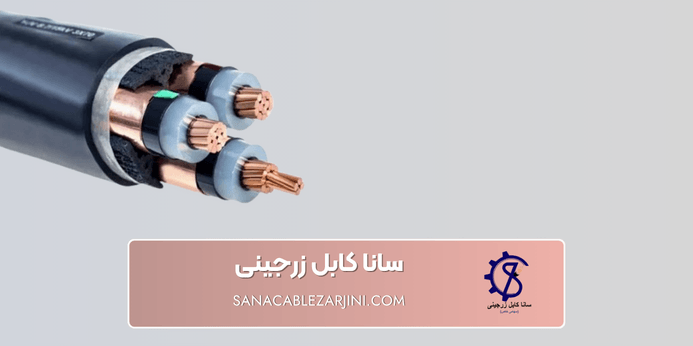

انتخاب کابل بر اساس محیط نصب
جنس عایق کابل مفتولی بر اساس کاربرد و شرایط محیطی انتخاب می شود. مثلا برای انتخاب کابل برای یک واحد مسکونی به انتخاب کابل برای خط تولید کارخانه یا مسیر بیرونی پروژه یکسان نخواهد بود. اگر بخواهیم کابل ها را بر اساس محیط نصب آن ها انتخاب کنیم باید گفت:
کابل مفتولی برای ساختمان
در ساختمان ها کابل ها در لوله، داکت و مسیرهای ثابت قرار می گیرند و شرایط کاری آن ها قابل پیش بینی است. در این کاربردها، “کابل پی وی سی” ساخته شده از عایق پلی وینیل کلراید انتخابی مناسب و اقتصادی است.
کابل مفتولی برای کارخانه
در محیط های صنعتی عوامل مختلفی مثل دمای محیط، تحمل حرارتی کابل ها و نزدیکی به تجهیزات حرارتی اهمیت دارد. به همین دلیل کابل های XLPE گزینه ای مناسب هستند.
کابل برای فضای باز
در فضای باز، تنها مقاومت حرارتی کافی نبوده و کابل باید در برابر تابش خورشید، رطوبت، تماس با مواد شیمیایی و دیگر عوامل محیطی نیز مقاومت داشته باشد. پس ممکن است یک کابل XLPE از نظر حرارتی مناسب باشد ولی روکش کابل باید با شرایط محیطی شما هماهنگ و هم راستا باشد.

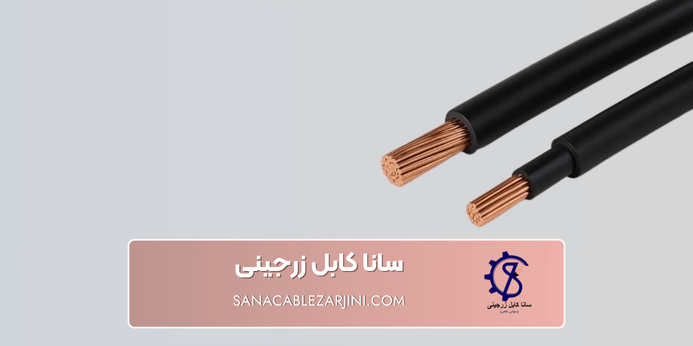

قیمت و طول عمر
قیمت یکی از تفاوت های مهم میان این دو گزینه است. در بسیاری از کاربردهای عمومی، کابل پی وی سی به دلیل هزینه اولیه پایین تر انتخابی اقتصادی است. کابل های XLPE هزینه اولیه بیشتری داشته ولی در پروژه هایی که شرایط حرارتی آنها سخت تر است مزایای فنی آن ها می تواند این اختلاف هزینه را توجیه سازد.
اگر بخواهیم به صورت خلاصه به مقایسه میان این دو مورد بپردازیم باید گفت:
شرایط پروژه | گزینه قابل بررسی | دلیل |
ساختمان مسکونی با بار معمول | PVC | هزینه مناسب و پاسخگویی به نیازهای عمومی |
ساختمان تجاری با بار بالاتر | PVC یا XLPE | وابسته به بار و شرایط نصب |
کارخانه با بارگذاری مداوم | XLPE | تحمل حرارتی بالاتر |
مسیر دارای دمای محیط بالا | XLPE | عملکرد مناسب تر در دمای بالاتر |
فضای باز | PVC یا XLPE با روکش مناسب | شرایط محیطی و نوع روکش تعیین کننده است. |
مسیر طولانی | PVC یا XLPE | افت ولتاژ و جریان مجاز باید محاسبه شود. |
در نظر داشته باشید که طول عمر به عایق محدود نشده و مواردی مثل کیفیت هادی، ضخامت و کیفیت عایق، دمای کار، رطوبت، اشعه UV، تنش مکانیکی و نحوه نصب همگی بر عمر مفید و افزایش طول عمر کابل اثر دارند. بنابراین XLPE را نباید صرفا به دلیل قیمت بالاتر، در همه پروژه ها بادوام تر تلقی کرد.

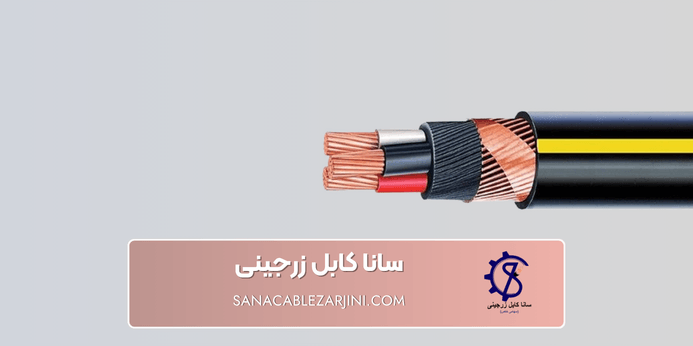

انتخاب کابل بر اساس محیط پروژه
اگر همچنان در انتخاب کابل مناسب در تردید هستید، در این جدول به صورت خلاصه برای شما توضیح می دهیم کدام کابل با کدام عایق برای شما بهتر است:
محیط نصب | بار معمول | شرایط حرارتی | گزینه قابل بررسی |
ساختمان مسکونی | کم تا متوسط | معمولی | PVC |
ساختمان تجاری | متوسط تا بالا | متغیر | PVC یا XLPE |
تابلو و مدار صنعتی | متوسط تا بالا | ممکن است بالا باشد. | XLPE در صورت نیاز حرارتی |
کارخانه | بالا و مداوم | بالا | XLPE در بسیاری از کاربردها |
فضای باز | متغیر | وابسته به شرایط محیط | کابل با عایق و روکش متناسب |
مسیر دفنی | متغیر | وابسته به خاک و عمق | کابل مخصوص دفن با مشخصات مناسب |
محیط گرم | بالا | بالا | XLPE می تواند مزیت داشته باشد |

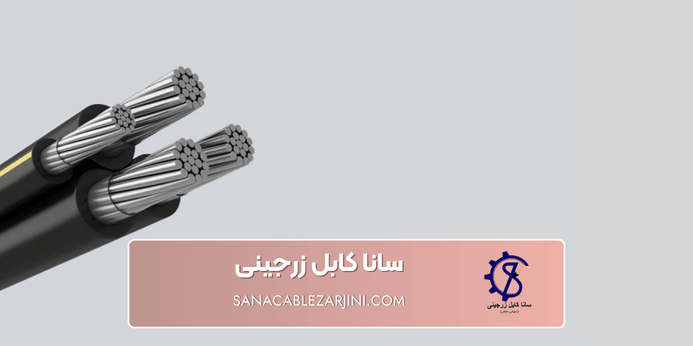

هنگام خرید کابل مفتولی با عایق PVC یا XLPE به چه نکاتی توجه کنیم؟
در نهایت به شما پیشنهاد می کنیم برای انتخاب و خرید کابل، خود را فقط به نام و قیمت محصول محدود نکنید و حتما مشخصات زیر را با نیاز خود تطبیق دهید:
- جنس هادی؛ مس یا آلومینیوم
- سطح مقطع هادی
- نوع عایق؛ PVC یا XLPE
- ولتاژ نامی
- دمای کار کابل
- جریان مجاز
- تعداد رشته ها
- نوع روکش کابل
- روش نصب
- دمای محیط
- تعداد کابل های مجاور
- افت ولتاژ مسیر
- استاندارد تولید
- برند و مشخصات فنی محصول
آیا XLPE همیشه بهتر از PVC است؟
خیر، XLPE در دمای کاری بالا و بارگذاری سنگین مزیت دارد، اما برای بسیاری از نصب های معمول، PVC گزینه ای اقتصادی و مناسب است. انتخاب نهایی به شرایط پروژه و مشخصات فنی کابل بستگی دارد.
برای دفن کابل PVC بهتر است یا XLPE ؟
هر دو نوع می توانند در پروژه های مناسب استفاده شوند، اما برای دفن باید ساختار کابل، نوع روکش و شرایط محیطی بررسی شود. کابل XLPE در مسیرهایی با شرایط حرارتی سخت تر می تواند مزیت داشته باشد.
کابل PVC برای چه محیطی مناسب است؟
کابل PVC برای بسیاری از تاسیسات ساختمانی و نصب های ثابت با شرایط کاری معمول مناسب است و به دلیل قیمت اقتصادی، کاربرد گسترده ای دارد.
