چگونه سطح مقطع واقعی کابل مفتولی را بررسی کنیم؟
شاید هنگام خرید کابل این سوال برای شما پیش بیاید که چگونه سطح مقطع واقعی کابل مفتولی را تشخیص دهیم؟ برای اندازه گیری سطح مقطع واقعی کابل مفتولی، ابتدا باید با کمک یک میکرومتر قطر کابل و هادی مسی را اندازه بگیرید و مساحت آن را با فرمول محاسبه کنید. به علاوه شما می توانید از روش هایی مانند بررسی وزن یک متر از کابل و یا برای مقاومت الکتریکی برای تشخیص کابل استاندارد نیز کمک بگیرید.
لازم به ذکر است که اندازه گیری قطر به تنهایی برای تایید کیفیت کافی نیست؛ مارکینگ، وزن، مقاومت هادی و مدارک استاندارد باید کنار هم بررسی شوند.

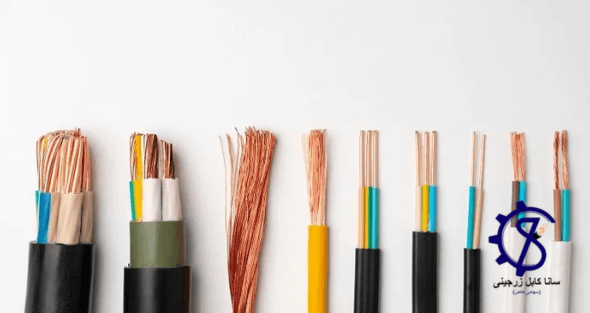

چگونه سطح مقطع واقعی کابل مفتولی را تشخیص دهیم؟
برای تشخیص سطح مقطع واقعی کابل مفتولی روش های مختلفی وجود دارند و همیشه لزومی به استفاده از تجهیزاتی مانند متر و میکرومتر نیست. با کمک وزن کردن کابل، بررسی مقاومت الکتریکی و حتی مدارک و مشخصات روی کابل می توانید سطح مقطع و قطر کابل را تشخیص دهید. منظور از «سطح مقطع واقعی» در این مقاله، بررسی انطباق کابل با سطح مقطع نامی استاندارد است.

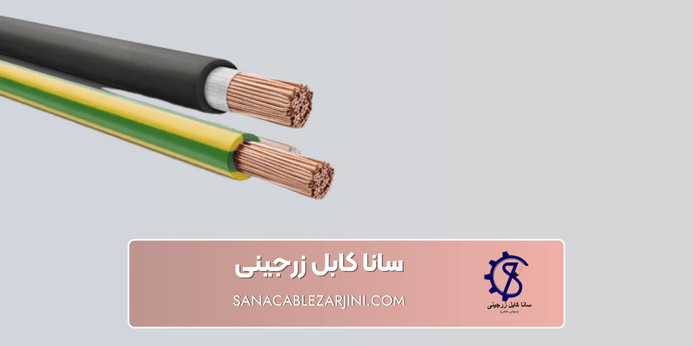

تشخیص سطح مقطع کابل مفتولی بر اساس اطلاعات درج شده روی روکش کابل
اولین مرحله برای بررسی سطح مقطع کابل مفتولی، توجه به اطلاعاتی است که روی روکش کابل درج شده اند. تولیدکنندگان معتبر مشخصات فنی کابل را به صورت منظم و خوانا روی روکش درج می کنند. این اطلاعات شامل نام کارخانه تولیدکننده، ولتاژ نامی، سطح مقطع هادی، استاندارد تولید و سایر مشخصات فنی محصول هستند. هنگام خرید کابل مفتولی حتما این نوشته ها را بررسی کنید.
البته باید توجه داشت که نوشته روی روکش به تنهایی نمی تواند تضمین کننده واقعی بودن سطح مقطع کابل باشد. برخی کابل های غیراستاندارد ممکن است مشخصات یک کابل استاندارد را داشته باشند؛ اما قطر داخلی هادی کابل آن ها کمتر باشد. به همین علت برای تشخیص دقیق تر باید روش های اندازه گیری فنی نیز انجام شوند.

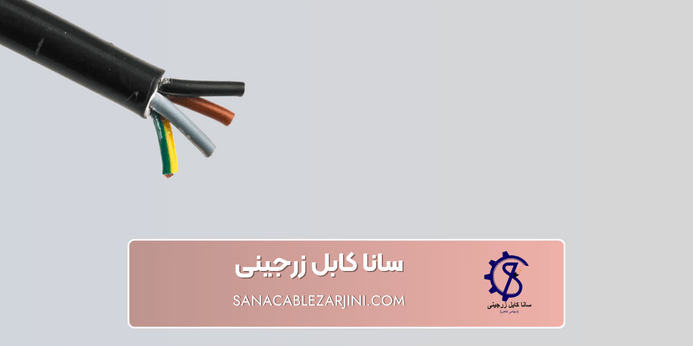

اندازه گیری قطر هادی برای تشخیص کنترلی سطح مقطع کابل
یکی از روش ها برای تشخیص سطح مقطع واقعی کابل مفتولی، اندازه گیری قطر هادی مسی داخل کابل است. در کابل های مفتولی هادی از یک رشته سیم مسی یکپارچه تشکیل شده است. بنابراین با اندازه گیری قطر این بخش و انجام محاسبه استاندارد، می توان سطح مقطع واقعی آن را به دست آورد.
برای این کار ابتدا باید بخشی از روکش عایق کابل جدا شود. سپس با کمک کولیس قطر هادی فلزی را اندازه گیری کنید. بهتر است قطر هادی را در چند نقطه اندازه گیری کنید. تا خطای احتمالی به حداقل برسد. سپس می توانید از فرمول زیر برای تشخیص دقیق قطر مقطع واقعی کابل استفاده کنید:
سطح مقطع هادی = (۳٫۱۴ × قطر هادی²) ÷ ۴

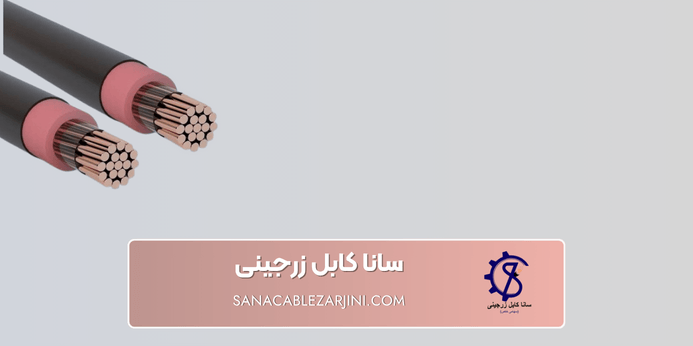

محاسبه سطح مقطع واقعی کابل مفتولی از طریق وزن کابل
اگر هنوز به جواب سوال خود در مورد اینکه چگونه سطح مقطع واقعی کابل مفتولی را تشخیص دهیم نرسیده اید باید از طریق این روش نیز اقدام کنید. کابل هایی که سطح مقطع واقعی استاندارد دارند، باید وزن مشخصی نسبت به طول خود داشته باشند. برای اینکه سطح مقطع واقعی انواع کابل مانند کابل مفتولی 4 در 6 را با وزن بررسی کنید، باید ابتدا وزن کامل کلاف کابل را با ترازوی دقیق اندازه گیری کنید.
سپس طول واقعی کابل مشخص شده و وزن هر متر کابل را محاسبه کرده و در نهایت مقدار به دست آمده را با جدول استاندارد تولید کننده یا مشخصات فنی محصول مقایسه کنید. با این حال، برای بررسی دقیق تر مقدار هادی وزن کردن نمونه هادی بعد از جدا کردن لایه کامل عایق بیشتر توصیه می شود.
مشکلات رایج که باعث کاهش وزن کابل می شوند
اگر بعد از محاسبه وزن کابل متوجه شدید که مقدار آن کمتر از حد استاندارد است، باید به یکی از مشکلات زیر شک کنید. البته گاهی کاهش ضخامت عایق، روکش و … نیز می توانند باعث کاهش وزن نیز شوند.
- قطر هادی مسی کاهش پیدا کرده است.
- میزان مس استفاده شده کمتر از مقدار استاندارد است.
- متراژ واقعی کابل کم است.
- جنس هادی به کار رفته با دیتاشیت محصول مطابقت ندارد.

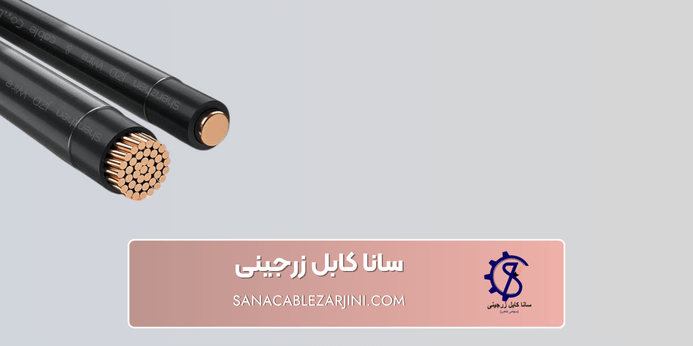

بررسی سطح مقطع کابل مفتولی با مقاومت الکتریکی
بسیاری از برق کاران در پاسخ به این سوال که “چگونه سطح مقطع واقعی کابل مفتولی را تشخیص دهیم” روش مقاومت الکتریکی را پیشنهاد می کنند. خوشبختانه این روش جزو مطمئن ترین روش ها برای بررسی کیفیت هادی و تشخیص سطح مقطع واقعی کابل مفتولی شماست. از طرفی می توانید برای انواع کابل از جمله کابل 20 کیلو ولت 1 در 185 و سایر کابل ها این روش را انجام دهید و با جدول مشخصات مربوطه مطابقت دهید.
برای اندازه گیری مقاومت الکتریکی کابل باید از دستگاه هایی مانند میلی اهم متر استفاده کنید. سپس مقدار مقاومت الکتریکی بدست آمده در دمای 20 درجه سانتی گراد با استانداردهای مربوط به همان سطح مقطع مطابقت داده می شود تا مطمئن شوید که سطح مقطع دقیق کابل مفتولی چقدر است. در جدول زیر مقاومت الکتریکی رایج کابل با سطح مقطع های مختلف را مشاهده می کنید:
سطح مقطع هادی (میلی متر مربع) | مقاومت در ۲۰ درجه سانتی گراد (اهم بر کیلومتر) |
۱٫۵ | ۱۲٫۱ |
۲٫۵ | ۷٫۴۱ |
۴ | ۴٫۶۱ |
۶ | ۳٫۰۸ |

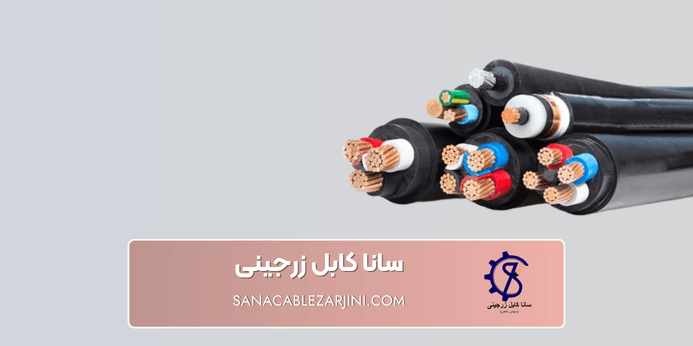

تشخیص سطح مقطع کابل مفتولی از طریق مدارک
یک راه برای “تشخیص کابل استاندارد” و سطح مقطع واقعی کابل مفتولی، ثبت سفارش از تامین کنندگان معتبر است. البته قبل از ثبت سفارش نهایی باید مدارک و تاییدیه ها را با کدهای رهگیری مناسب نیز پیگیری کنید. گواهینامه های آزمایشگاهی باید دقیقا مشخصات فنی کابل را نشان دهند که یکی از آن ها سطح مقطع است.
فراموش نکنید که لیست قیمت کابل آلومینیوم با کابل مسی متفاوت است، پس محصولی که با قیمت بالاتر تهیه می کنید باید مشخصات کابل مسی نیز داشته باشید. در پروژه های صنعتی، علاوه بر کابل های قدرت، کیفیت کابل های کنترلی نیز اهمیت دارد. برای تامین کابل های شیلدار و سیگنالی باید حتما از نمایندگی های معتبر اقدام کنید.

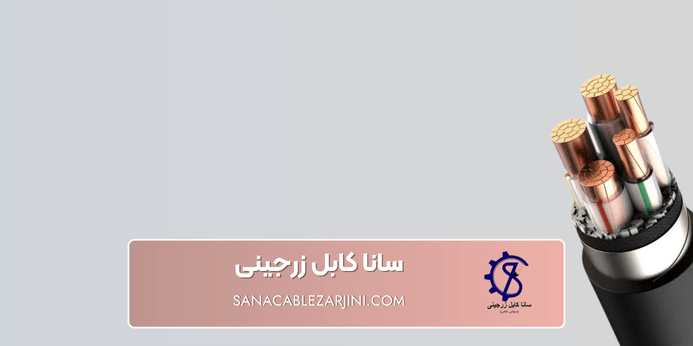

چک لیست بررسی کیفیت و سلامت کابل استاندارد هنگام تحویل
برای جلوگیری از کابل کم فروشی و ورود کالاهای بی کیفیت برای اجرا در پروژه های مختلف، باید حتما به نکات زیر توجه داشته باشید. چک لیست زیر در واقع به شما کمک می کند تا هنگام خرید کابل فرمان و مفتولی، بدانید که چه محصولی را با چه کیفیتی تحویل می گیرید.
- بررسی مدارک و گواهی اصالت: حتما فاکتور رسمی دریافت کنید و مطمئن شوید که محصول دارای گواهی تست کارخانه و پروانه نشان استاندارد است.
- بازرسی چشمی روکش: باید سطح خارجی کابل، کیفیت چاپ و عدم وجود حباب در روکش را نیز با دقت کامل بررسی کنید.
- اندازه گیری سطح مقطع هادی: به جای اینکه مدام از فروشنده در مورد چگونه سطح مقطع واقعی کابل مفتولی را تشخیص دهیم سوال بپرسید؛ باید میزان قطر آن را با کولیس و میکرومتر اندازه بگیرید.
- تست نمونه گیری: برای محاسبه دقیق تر و تشخیص کیفیت، می توانید از روش های نمونه گیری نیز کمک بگیرید. برای این کار باید یک متر از کابل را برش بزنید و با متر و میکرومتر و ابزارهای وزن کشی، استانداردهای مورد انتظار را بررسی کنید.
آیا ضخامت زیاد روکش کابل کیفیت بالای آن را نشان می دهد؟
خیر. ضخامت روکش باید دقیقا مطابق با استاندارد باشد. گاهی تولیدکنندگان غیراستاندارد برای جبران کمبود قطر مس، ضخامت روکش PVC را افزایش می دهند.
سریع ترین راه برای تشخیص کابل کم مس چیست؟
لایه برداری عایق، اندازه گیری قطر هادی با میکرومتر دقیق و محاسبه سطح مقطع با فرمول ریاضی یا سنجش مقاومت الکتریکی هادی از جمله روش های سریع برای تشخیص کابل کم مس هستند.
منظور از کابل ۳.۵ رشته چیست؟
این کابل ها دارای سه رشته با سطح مقطع کامل برای فازها و یک نیم رشته با سطح مقطع کمتر برای مسیر نول هستند که استفاده از آن ها در سیستم های سه فاز کاملا اقتصادی است.
چرا مقاومت الکتریکی بالا برای کابل خطرناک است؟
مقاومت بالای هادی باعث تلفات انرژی به صورت گرما و افت ولتاژ در مسیر می شود. همچنین در صورت عبور جریان بالا و نبودن تجهیزات محافظتی احتمال آسیب به تجهیزات برقی یا بروز خطر آتش سوزی وجود دارد.
