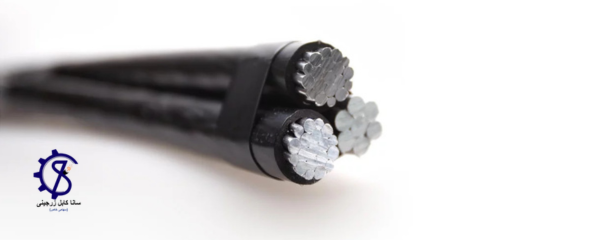

بررسی استاندارد کابل خودنگهدار فشار ضعیف و مشخصات آن
تمامی استاندارد های ملی کابل خودنگهدار فشار ضعیف را شرکت توانیر تعیین کرده است. اما از استاندارد های بین المللی کابل خودنگهدار فشار ضعیف می توان به HD626S1، NFC33-209 و AS/NZS3560-1 اشاره کرد. در کابل خودنگهدار فشار ضعیف، هادی ها که شامل رشته نول، فاز و روشنایی می باشند همگی از جنس آلومینیوم هستند و رشته نگهدارنده که وظیفه تحمل تمام نیرو های مکانیکی را بر عهده دارد، از جنس فولاد گالوانیزه ساخته می شود.
همچنین طبق استاندارد کابل خودنگهدار فشار ضعیف، عایق ها از جنس XLPE هستند و بعد از عملیات عایق کاری، در دما و فشار های بالا، کراس لینک می شوند. این عمل (کراس لینک) برای افزایش مقاومت کابل در برابر اشعه UV و … انجام می شود.

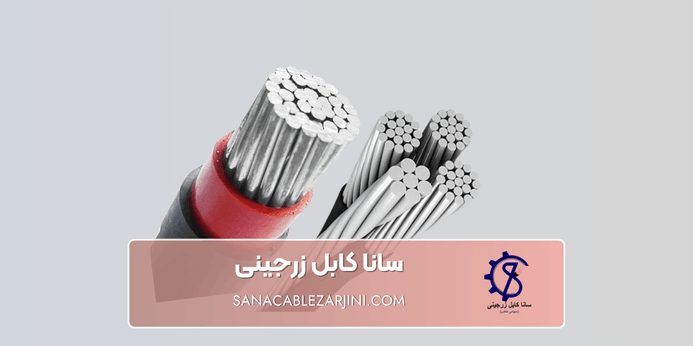

استاندارد کابل خودنگهدار فشار ضعیف چیست؟
کابل خودنگهدار فشار ضعیف، در اصل یک نوع کابل هوایی است که به دلیل ساختاری که دارد، بدون نیاز به نگهدارنده های اضافی قابلیت نصب بر روی تیز های برق را دارد. از این کابل ها به طور معمول در شبکه های توزیع برق فشار ضعیف و متوسط استفاده می شوند. مزایای این کابل ها عبارتند از :
- کاهش هزینه های نصب
- افزایش ایمنی
- کاهش احتمال سرقت سیم
البته شایان به ذکر است برای اینکه این کابل ها عملکرد درستی داشته باشند، نیاز است تا از استاندارد های مشخصی پیروی کنند. استاندارد کابل خودنگهدار فشار ضعیف شامل معیار های فنی است که کیفیت، ایمنی و دوام این نوع کابل ها را تضمین می کنند. این استاندارد ها موارد زیر را مشخص می کنند.
- جنس هادی
- ضخامت عایق
- مقاومت مکانیکی
- میزان تحمل حرارتی
شایان به ذکر است که در صورت رعایت نکردن استاندارد ها، مشکلاتی مانند افت ولتاژ، افزایش تلفات انرژی، کاهش عمر مفید کابل صورت می گیرد. به همین دلیل شناخت “استاندارد کابل خودنگهدار فشار ضعیف” از اهمیت ویژه ای برخوردار است.
نکته: با توجه به اینکه جنس هادی در استاندارد کابل خودنگهدار فشار ضعیف (مخصوصا هادی آلومینیومی) یکی از معیار های اصلی می باشد، لیست قیمت کابل الومینیوم نیز می تواند تاثیر مستقیم بر خرید شما داشته باشد.

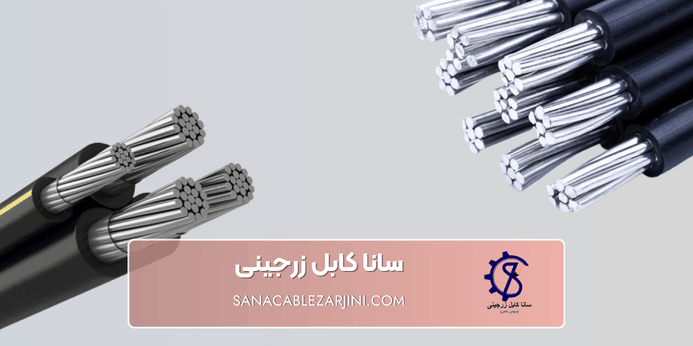

انواع کابل خودنگهدار فشار ضعیف
در کابل های خودنگهدار فشار ضعیف، تعداد رشته ها با توجه به تعداد فاز ها مشخص می شود. کابل های خودنگهدار در رشته های مختلفی طراحی و تولید می شوند که در ادامه به بررسی آنها می پردزیم.
کابل خودنگهدار فشار ضعیف 3 و 4 رشته
در صورتی که کابل ها تک فاز باشند، از تعداد رشته ها 2 عدد کم می شود تا کابل های 3 و 4 رشته داشته باشیم. این کابل ها به شرح زیر هستند :
کابل های خودنگهدار فشار ضعیف 3 رشته تک فاز که اگر از جنس آلومینیوم آلیاژی ساخته شوند، به صورت نول نگهدارنده استفاده می شوند.
کابل خودنگهداری فشار ضعیف 4 رشته تک فاز، در صورتی که از جنس گالوانیزه ساخته شوند، می توان از آنها به عنوان رشته نگهدارنده استفاده کرد.
کابل خودنگهدار فشار ضعیف 5 رشته یا 5 سیم
کابل های خودنگهدار فشار ضعیف 5 رشته دارای یک هادی گالوانیزه شده هستند که از آن برای رشته نگهدارنده استفاده می شود. در این کابل 3 رشته سیم برای بخش فاز (آلومینیومی) و یک رشته سیم برای روشنایی استفاده می شود.
کابل خودنگهدار فشار ضعیف 6 رشته یا 6 سیم
این نوع کابل ها مانند کابل 5 رشته دارای یک هادی نگهدارنده از جنس گالوانیزه هستند که این هادی با نگهداشتن رشته سیم های دیگر، به دور خود، وظیفه خود را انجام می دهد. در ساختار این کابل، 3 رشته که دارای سطح مقطع یکسان هستند برای فاز، یک رشته نول و یک رشته هم روشنایی وجود دارد.
ویژگی های فنی استاندارد کابل خودنگهدار فشار ضعیف
برای تضمین عملکرد درست کابل ها نیاز است تا این استاندارد های آنها توسط استاندارد های وزارت نیرو و استاندارد های بین المللی تائید شوند. در ادامه به بررسی برخی از مهم ترین ویژگی های استاندارد کابل خود نگهدار فشار ضعیف در قالب یک جدول می پردازیم.
ویژگی ها | توضیحات |
هادی | از جنس آلومینیوم تقویت شده (AAC, AAAC) هستند و استحکام مکانیکی بالایی دارند. |
عایق | از جنس پلی اتیلن کراس لینک شده (XLPE) هستند و مقاومت بالایی در برابر حرارت و شرایط محیطی دارند. |
تعداد رشته ها | با توجه به کاربرد، این کابل ها می توانند شامل 2، 3، 4 یا 5 رشته باشند که شامل فاز ها، نول ها و رشته روشننایی معابر است. |
مقاومت در برابر شرایط آب و هوایی | این کابل ها در برابر اشعه UV، رطوبت، باران های اسیدی و نوسانات دمایی مقاومت بالایی دارند. |
حداکثر دما مجاز | دما عملکرد عادی حدود 90 درجه سانتی گراد و دما تحمل کوتاه مدت تا 250 درجه سانتی گراد می باشد. |

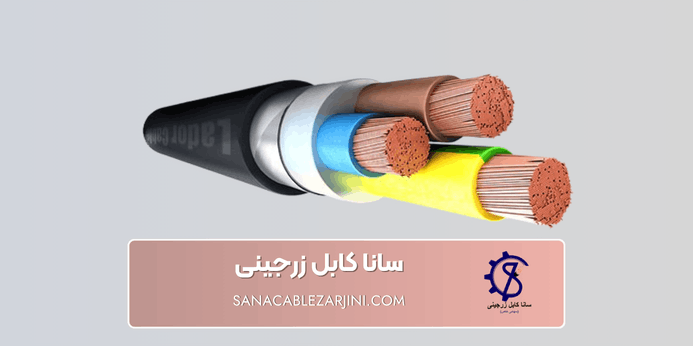

مزایای داشتن استاندارد کابل خودنگهدار فشار ضعیف چیست؟
رعایت استاندارد کابل خودنگهدار فشار ضعیف، برای پیشگیری از مشکلات فنی و افزایش ایمنی یک امر ضروری است. مزایای بهره مندی از “استاندارد های کابل خودنگهدار” عبارتند از :
- افزایش ایمنی : عایق بندی اصولی، خطر برق گرفتگی و اتصال کوتاه را کاهش می دهد.
- جلوگیری از تلفات انرژی : استفاده از مواد با کیفیت بالا سبب بهینه سازی در مصرف انرژی می شود.
- دوام بالا : مقاومت در برابر شرایط محیطی، طول عمر کابل های خودنگهدار را افزایش می دهد.
- نصب و نگهداری آسان : عدم نیاز به تجهیزات اضافی، هزینه های نصب را کاهش می دهد.

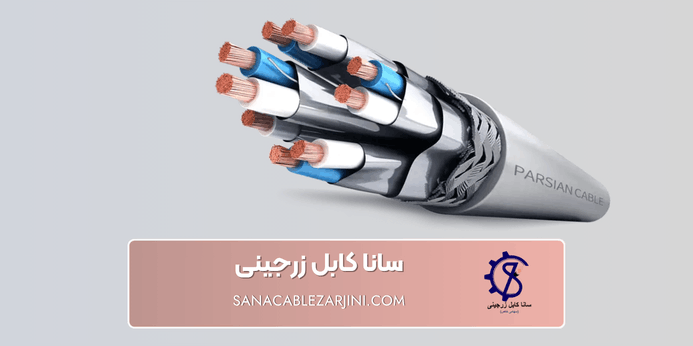

استاندارد های بین المللی کابل خودنگهدار
حال که با مزایا و ویژگی های کابل خودنگهدار آشنا شدید، به بررسی استاندارد های آن می پردازیم.
IEC 60228
- مشخصات مربوط به هادی های الکترونیکی مانند جنس، ساختار و سطح مقطع را تعیین می کند.
IEC 60502-1
- استاندارد مربوط به کابل های ولتاژ پایین (LV) با عایق پلی اتیلن (XLPE) یا PVC.
- دستور العمل تس های مکانیکی، الکتریکی و شرایط عملکرد کابل است.
HD 626 S1
- مشخصات مربوط به کابل های خودنگهدار در رابطه با استفاده از شبکه های توزیع برق فشار ضعیف
- روش های تست، الزامات مکانیکی، الکتریکی و استاندارد های نصب
ASTM B231 / ASTM B232
مشخصات فنی برای هادی های آلومینیومی و تقویت شده با فولاد که در برابر کابل های خودنگهدار قرار می گیرند.
ISO 9001
- مربوط به فرآِیند تولید کابل و تضمین کیفیت محصول نهایی با توجه به معیار های جهانی

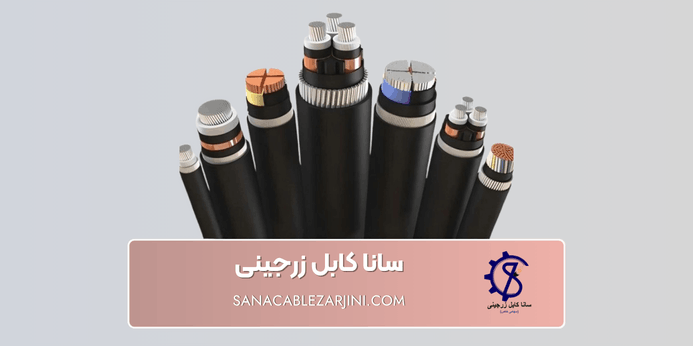

استاندارد های وزارت نیرو برای کابل خودنگهدار
بر اساس دستور العمل های منتشر شده وزارت نیرو، کابل های خودنگهدار باید از استاندارد های زیر پیروی کنند.
مشخصات فنی کابل
- هادی های فلز و نول از جنس آلومینیوم تقویت شده یا XLPE باشند.
- هادی روشنایی معابر دارای عایق پلی اتیلن باشد.
- کابل ها باید دارای استحکام مکانیکی در برابر تحمل تنش های کششی داشته باشند.
الزامات نصب و بهره برداری
- فاصله استاندارد بین پایه ها باید مطابق با طراحی شبکه باشد.
- کابل ها باید از تیر های برق با استحکام بالا عبور داده شوند.
- هنگام نصب برای جلوگیری از کشیدگی و پارگی، زاویه انحراف کابل نباید بیشتر از حد مجاز باشد.
استاندارد های ایمنی
- استفاده از دستکش های عایق برق و تجهیزات ایمنی هنگام نصب اجباری است.
- کابل ها باید در برابر شرایط جوی مختلف دارای مقاومت بالایی باشند.
مقررات بازرسی و کنترل کیفیت
- تمامی کابل های تولیدی باید تست های الکتریکی و مکانیکی را مطابق استاندارد ها بگذرانند.
- گرفتن تائیدیه های لازم از آزمایشگاه های معتبر برای تامین کنندگان ضروری است.
استاندارد IEC 60228 چیست؟
این استاندارد مربوط به هادی های الکترونیکی مانند جننس، ساختار و سطح مقطع را تعیین می کند.
مزایای استفاده از کابل خودنگهدار چیست؟
این کابل ها باعث کاهش هزینه، افزایش ایمنی و کاهش احتمال سرقت سیم می شوند.
هادی کابل های خودنگهدار از چه جنسی است؟
معمولا جنس هادی ها از آلومینیوم تقویت شده (AAC, AAAC) است.
