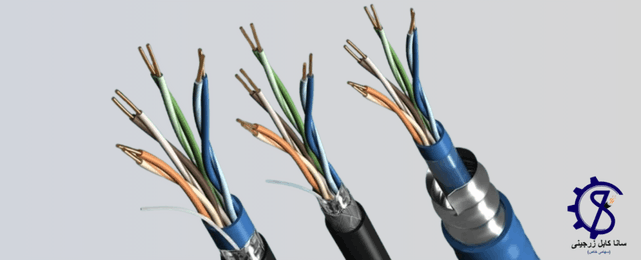

انواع کابل فشار ضعیف کدامند؟
انواع کابل فشار ضعیف برق دارای رنج ولتاژی بین 500 تا 1000 ولت می باشند. رشته های هادی این کابل ها می تواند بینن 2 تا 5 رشته باشد. در اصل آن چیزی که از ای کابل ها عبور می کند، برق فشار ضعیف (LV) است که در ساختمان ها مورد استفاده قرار می گیرد. در “انواع کابل های فشار ضعیف” یک سیم صفر وجود دارد که به طور معمول با رنگ خاکستری مشخص می شود و رنگ قرمز، به سیم محافظ اختصاص داده می شود. البته با توجه به ننوع کابل، از دیگر رنگ های آبی، سیاه و … برای افزایش سطح مقطع کابل و ارتقا قدرت آن نیز استفاده می شود.
شایان به ذکر است که این کابل ها را با توجه به نوع مواد به کار گرفته شده، عایق و روکش آنها می توان به دسته های زیر تقسیم کرد :
- کابل فشار ضعیف عایق PVC
- کابل فشار ضعیف عایق XLPE
- کابل فشار ضعیف نسوز

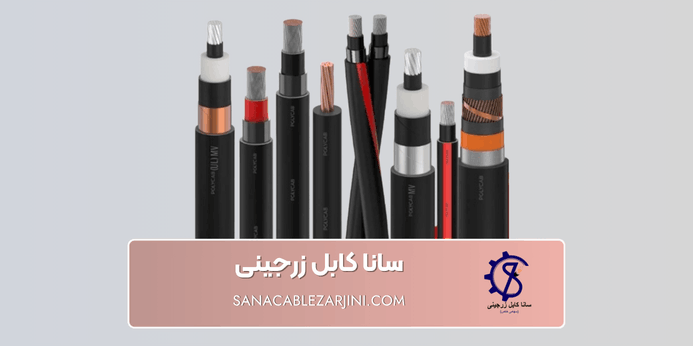

انواع کابل فشار ضعیف بر اساس کاربرد
از انواع کابل فشار ضعیف می توان در انجام کار های ساده مثل سیم کشی برق ساختمان و تامین روشنایی تا فعالیت های سخت تر که نیاز به انتقال نیرو محرکه به الکتروموتور ها است استفاده کرد. انواع کابل فشار ضعیف با توجه به کاربرد عبارتند از :
- کابل های زمینی
- کابل های هوایی
- کابل های مخصوص
در ادامه این مقاله با ما همراه باشید تا به بررسی تخصصی هر یک از این کابل ها بپردازیم.
کابل های زمینی
کابل هایی که به صورت مستقیم درون زمین قرار می گیرند، باید در عمق 650 متری زمین دفن شوند و با ضخامت شعاعی حداقل 100 میلی متر در اظراف آن پوشانده شوند. همچنین یک ردیف کاشی بتونی نیز باید در تمام طول مسیر، بر روی شن و ماسه قرار داده شود. علامت کذاری های کابل زمینی باید در فواصل منظم بیش از 75 متری و در مسیر های مستقیم باشد و نوار نشانگر نیز باید در طول کل مسیر کشیده شود.
شایان به ذکر است کابل های هم مسیری که در زمین قرار می گیرند نباید در حالت افقی فاصله ای کمتر از 150 میلی متر داشته باشند. البته یک استثنا وجود دارد و آن هم کابل های تک هسته است که باید به صورت تکی در تمام طول مسیر جایگذاری شوند.
حال خود کابل های زمینی به 3 دسته دیگر تقسیم می شوند. انواع کابل فشار ضعیف زمینی عبارتند از :
کابل فشار ضعیف با عایق بندی پلاستکی
انواع کابل فشار ضعیف با عایق پلاستیکی، با ولتاژ های 0/6/1 کیلو وات و بر اساس استاندارد های DIN VDE 0276 و IEC 60502 تولید و عرضه می شوند. این نوع کابل ها دارای گستره حرارتی 40- تا 70+ درجه سانتی گراد، حرارت مجاز اتصال کوتاه تا 5 ثانیه (برابر 160 درجه سانتی گراد) می باشند.
کابل های زیر “انواع کابل فشار ضعیف” با عایق پلاستیکی هستند.
- کابل های NYY و NAYY
- کابل های NYCWY، NAYCWY و NYCY
- کابل های NAYRY، NYRGY، NAYRGY، NYFGY، NAYFGY و NYRY
کابل فشار ضعیف با عایق بندی پلی اتیلن (XLPE)
کابل فشار ضعیف با عایق بندی پلی اتیلن (XLPE) دارای استاندارد های 0276 DIN VDE و IEC 60502 می باشد. در این نوع کابل ها، حرارت مجاز هادی 90+ درجه سانتی گراد و حرارت مجاز اتصال کوتاه تا 5 ثانیه و برابر 250 درجه سانتی گراد است. این نوع کابل ها با عایق پلی اتیلن عبارتند از :
- کابل های N2XY وNA2XY
- کابل های XRGY2 و XFGY2
کابل فشار ضعیف با عایق بندی کاغذی
این نوع کابل ها با استاندارد 0255 DIN VDE و ولتاژ 0/6/1 طراحی و تولید می شوند. انواع کابل فشار ضعیف با عایق کاغذی به شرح زیر است :
- کابل های NKBA و NAKBA
- کابل NAKLEY
کابل های هوایی
کابل های هوایی در 2 حالت کلی نصب می شوند.
آویزان بین 2 تیر
متصل به تخته ها است و گیره یا آویز ها، بر روی دیوار ها یا سقف ها ثابت شده است. ولتاژ این کابل ها 0/6/1 کیلو وات است و کابل های FA2Y و YTY از این دسته کابل ها هستند.
روکار، روی دیوار، سقف یا سینی
درون سینی کابل، به دیوار ها یا سقف ها متصل می باشد و با نردبان کابلی متصل به دیوار ها، پشتیبانی می شود. ولتاژ این نوع کابل ها 300/500 و 600/1000 می باشد که 3 نوع آن عبارتند از :
- کابل NYM
- کابل NHYRUZY
- کابل 2XH-O(N)
کابل های مخصوص
کابل های مخصوص، کابل هایی هستند که در شرایط خاص مانند عبور از رودخانه، اقیانوس ها یا محیطی که امکان تماس با مواد سوختنی یا شیمیایی وجود دارد نصب می شوند. ولتاژ اسمی کابل های مخصوص 0/6/1 کیلو ولت است. همچنین این کابل ها در محیط های قابل احتراق، فضا های خطرناک و باد های شدید نیز کاربرد دارد.
چند مدل از این کابل ها عبارتند از :
- کابل TGKT و TGK
- کابل NYKY-J
- کابل NSSHöU
- کابل (N) HXSHXO
- کابل (N) YYö-J
ساختار کابل فشار ضعیف
به طور کلی، انواع کابل و سیم فشار ضعیف از 6 جزء ساخته شده اند که در ادامه به بررسی آنها می پردازیم.
- کابل : کابل یک یا چند هادی است که هر هادی، به طور جداگانه عایق بندی شده و مجموعه هادی های عایق دار داخل یک پوشش قرار می گیرند.
- هسته : هر رشته هادی عایق داری که درون کابل باشد و از جنس مس باشد، هسته به حساب می آید.
- حفاظ (شیلد) : حفاظ های فلزی، کابل های الکتریکی هستند که حاوی رسانا های عایق بندی شده در یک لایه رسانای استاندارد بوده و از یک یا چند لایه از سیم های هم مرکز تشکیل شده است.
- غلاف : غلاف فلزی یک لایه یا چند لایه پوشش محافظ است که نسبتا محکم است و هادی های داخل آنها را نگه داشته و محافظت می کند.
- زره (آرمور) : زره به طور کلی از رشته سیم های به شکل گرد، تخت، نوار های فولادی گالوانیزه، مس قلع اندود، آلومینیوم و یا آلیاژ های آن تشکیل شده است و برای استحکام در مقابل آسیب های احتمالی و نیرو های مکانیکی هنگام نصب، در کابل های فشار ضعیف مورد استفاده قرار می گیرند.
- ولتاژ اسمی : ولتاژ نامی کابل، در اصل ولتاژی است که کابل برای عبور از آن طراحی شده و آزمون های التکریکی بر اساس آن ولتاژ صورت می گیرد.

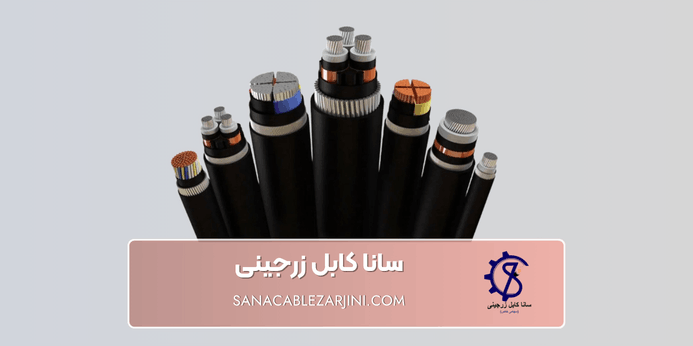

ویژگی و کاربرد های کابل فشار ضعیف چیست؟
همانطور که متوجه شدید، کابل فشار ضعیف کابلی است که برای انتقال جریان برق از یک نقطه به نقطه دیگر مورد استفاده قرار می گیرد. به طور خلاصه ویژگی ها و کاربرد های کابل فشار ضعیف به شرح زیر است :
- انتقال جریان الکتریکی با ولتاژ پایین
- استفاده در سیستم های روشنایی، پریز ها و تابلو های برق
- شامل یک یا چند رشته سیم هادی با عایق محافظ
- نصب آسان و انعطاف پذیر در فضا های داخلی
- مقاومت بالا در برابر حرارت و شرایط محیطی محدود
جدول مقایسه ای کابل فشار ضعیف با توجه به تعداد هادی
حا که انواع کابل فشار ضعیف از نظر کاربرد آشنا شدید و ویژگی های آنها را متوجه شدید، به سراغ بررسی این کابل ها با توجه به تعداد هادی و رشته آنها می رویم. در جدول زیر به طور کامل به بررسی این مشخصات می پردازیم.
تعداد هادی | نمونه کابل | کاربرد | جریان نامی (A) | ولتاژ نامی (V) |
تک رشته | NYY 1×2.5 | روشنایی و پریز ساختمان | 20 | 300 الی 500 |
2 رشته | NYY 2×2.5 | روشنایی | 25 | 300 الی 500 |
3 رشته | NYM 3×2.5 | برق ساختمان | 32 | 300 الی 500 |
4 رشته | NYY 4×4 | تابلو برق | 45 | 600 الی 1000 |
چند رشته | NYY 5×6 | تجهیزات صنعتی | 63 | 600 الی 1000 |
ولتاژ اسمی چیست؟
ولتاز اسمی میزان ولتاژی است که کابل برای عبور از آن طراحی شده و آزمون های الکتریکی با آن ولتاژ انجام می شود.
با توجه کاربرد، چند نوع کابل داریم؟
3 نوع، کابل زمینی، هوایی و کابل های مخصوص.
کابل های تک رشته و دو رشته برای چه کاری مناسب هستند؟
کابل های تک رشته و دو رشته برای روشنایی و پریز ساختمان مناسب می باشند.
