کابل مفتولی 4 در 6

این محصول که در بازار برق با نام کابل 6*4 مفتولی یا کابل خشک نیز شناخته میشود، یکی از کابل های قدرت پرکاربرد است که اگر برای کابل کشی های ثابت، دفن در زمین یا نصب در داکت های صنعتی، قصد خرید “کابل مفتولی 4 در 6” دارید، این مدل به دلیل مقاومت و رسانایی بالا بهترین انتخاب ممکن است.

کابل مفتولی 4 در 6 انواع مختلفی دارد که هر کدام برای یک کاربرد خاصی طراحی شده اند و البته قیمت کابل 4 در 6 مفتولی نیز بر اساس نوع و نرخ مس می تواند متغیر باشد که در ادامه این موارد را توضیح خواهیم داد.

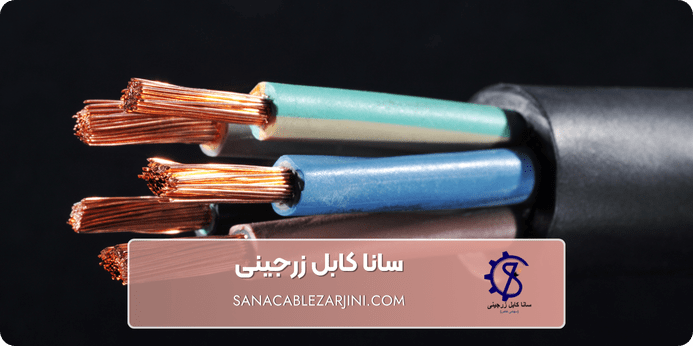

قیمت کابل کابل مفتولی 4 در 6

مهم ترین عامل برای قیمت کابل 4 در 6 مفتولی، نرخ جهانی مس و نوسانات ارزی است. به این دلیل که این کابل دارای چهار رشته هادی ضخیم مسی است و وزن مس به کار رفته در آن زیاد بوده و تغییرات بازار مستقیماً روی قیمت نهایی تاثیر می گذارد. در حال حاضر قیمت پایه این محصول به صورت حدودی از متری ۱۸۰,۰۰۰ تومان شروع می شود که با توجه به برند می تواند متغیر باشد.

به طور کلی برای بررسی دقیق قیمت روز کابل 4 در 6 مفتولی، باید فاکتورهای زیر را در نظر بگیرید:

• اعتبار برند کابل مفتولی 4 در 6.
• نوع عایق و روکش.
• متراژ سفارش (خرید قرقره ای یا متری).

مشخصات کابل مفتولی 4 در 6 مفتولی

قبل از اینکه خرید کابل 4 در 6 مفتولی را انجام دهید، حتماً جدول مشخصات فنی زیر را مورد بررسی قرار دهید تا از تطابق آن با نیاز پروژه خود مطمئن شوید:

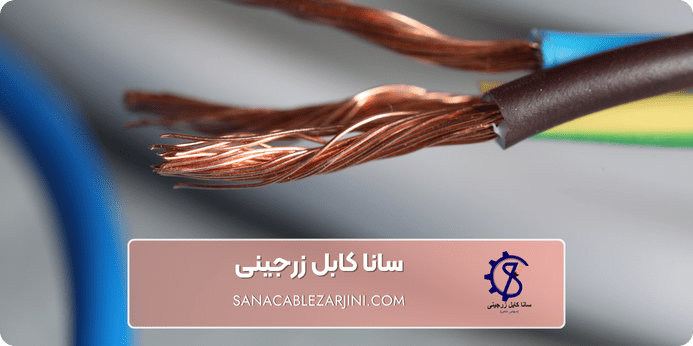

کاربردهای کابل مفتولی 4 در 6 چیست؟

مهم ترین ویژگی کابل 6*4 مفتولی که به آن کابل خشک هم می گویند، مقاومت بالا و انعطاف پذیری پایین است. از همین جهت این محصول بهترین گزینه برای نصب ثابت می باشد. مهم ترین کاربرد های رایج برای کابل مفتولی 4 در 6 شامل موارد زیر میشود:

1. نصب ثابت در ساختمان: کاربرد اصلی برای ورودی اصلی یا ایجاد ارتباط بین تابلوهای برق در داخل خود دیوار.
2. دفن در زمین: کابل مفتولی 4 در 6 این قابلیت را دارد که مستقیما در زیر خاک نصب شود.
3. محیط های مرطوب: به دلیل مقاومت بالایی که دارد، می توان از کابل 4 در 6 مفتولی در فضاهای مرطوب و حتی داخل آب استفاده کرد.
4. تاسیسات صنعتی و نیروگاه ها: در مواردی که موتورها و دستگاه های سه فاز ثابت نیاز به برق کشی داشته باشند می تواند از کابل مفتولی 4 در 6 استفاده کرد.
5. سینی و کانال کابل: مناسب برای قرارگیری در داکت ها و سینی های کابل در کارخانه ها و مراکز صنعتی.

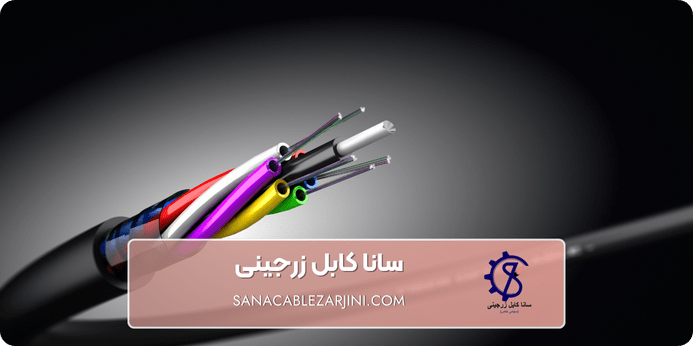

ویژگی های کابل مفتولی ۶*۴ چیست؟

کابل 4 در 6 مفتولی، به دلیل نوع ساختار هادی خود، ویژگی های فنی متفاوتی نسبت به کابل های افشان دارد. دلیل اصلی محبوبیت خرید کابل 4 در 6 مفتولی در پروژه ها، مقاومت بالا آنها چه از لحاظ فیزیکی چه سایر عوامل می باشد که باعث میشود طول عمر شبکه تحت تاثیر خرابی یا آسیب عوامل محیطی قرار نگیرد.

مهم ترین ویژگی های این کابل عبارتند از:

• رسانایی الکتریکی بالا: استفاده از مس آنیل شده کلاس 1 یا 2 که باعث رد شدن جریان برق با کمترین مقاومت و هدر رفت انرژی می شود.
• استحکام مکانیکی: این کابل ها به دلیل سفت بودن بدنه ای که دارند، در برابر آسیب های فیزیکی و سایش مقاومت خوبی دارد.
• مقاومت در برابر رطوبت: عایق و روکش PVC این کابل آن را در مقابل نفوذ آب و رطوبت مقاوم می کند.
• ولتاژ کاری استاندارد: کابل 4 در 6 مفتولی قابلیت تحمل ولتاژ 0.6 تا 1 کیلو ولت را که تقریبا برای تمام مصارف فشار ضعیف مناسب است، دارد.
• عدم نیاز به نگهداری: در صورتی که نصب اصولی انجام شود تا مدتی زیادی نیاز به هزینه برای برای سالم نگه داشتن وجود ندارد.

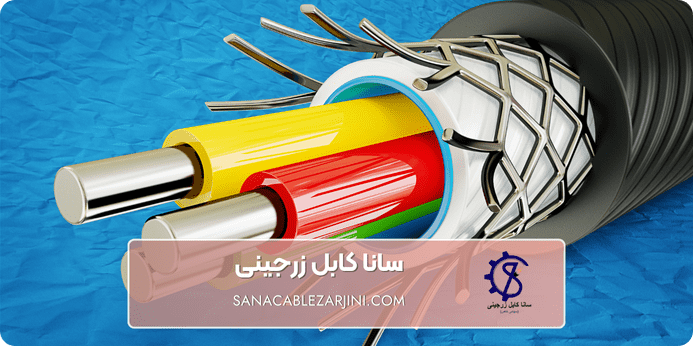

کابل مفتولی 4 در 6 چه استانداردهایی را باید داشته باشد؟

تنها راه مطمئن شدن از خلوص مس و کیفیت عایق، علامت استانداردی است که روی بدنه کابل 6*4 مفتولی قرار می گیرد، در صورتی که از کابل غیر استاندارد استفاده شود می تواند منجر به داغ شدن، افت ولتاژ و یا حتی آتش سوزی شود. طبق مقررات این محصول باید مطابق با فاکتور های زیر تولید شود:

استاندارد ملی ایران ISIRI 3569-1

برای کابل های قدرت فشار ضعیف این مهم ترین استاندارد است. یعنی تضمین می کند که ضخامت عایق، جنس روکش و مقاومت الکتریکی کابل، دقیقاً با شبکه برق ایران سازگار است.

استاندارد بین المللی IEC 60502-1

استاندارد بین المللی IEC 60502-1 مهم ترین استاندارد بین المللی کابل در دنیاست و کابلی که طبق این دستورالعمل ساخته شده باشد از نظر تست های مختلف در سطح بین المللی مورد تایید است.

استاندارد هادی IEC 60228

این استاندارد کیفیت مس را مشخص می کند تا مقاومت الکتریکی آن از حد مجاز بیشتر نشود.

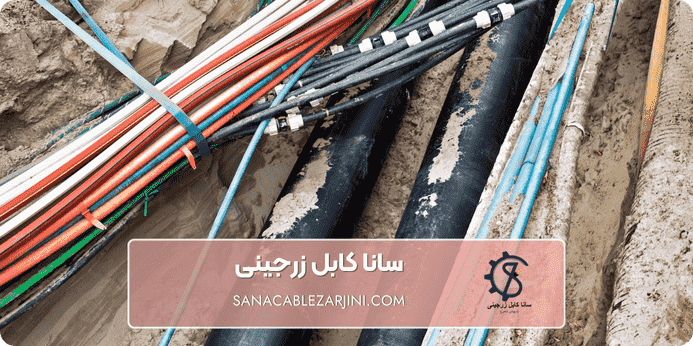

ساختار کابل 6*4 مفتولی به چه شکل است؟

خیلی خوب است که بدانید کابل 4 در 6 مفتولی (معمولاً با کد NYY) مقاومت بالا در شرایط سخت به دلیل ساختار چند لایه بودن این کابل است که در ادامه این ساختار را توضیح می دهیم:

1. هادی (رسانا): کابل 4 در 6 مفتولی 4 رشته سیم از جنس مس آنیل شده با خلوص بالا در هسته اصلی خود دارد که جریان برق را انتقال می دهد.
2. عایق رشته ها: روی هر کدام از این 4 رشته سیم، یک لایه دیگر نیز قرار دارد که از جنس PVC می باشد.
3. فیلر (پرکننده): برای اینکه فضای خالی بین سیم ها پر شود از یک لایه مواد پرکننده نیز استفاده می شود.
4. روکش غلاف:آخرین لایه کابل مفتولی ۶*۴، یک روکش مقاوم از جنس PVC است که از تمام اجزای داخلی در عوامل بیرونی مثل سایش، نور خورشید و غیره محافظت می کند.

بررسی کابل مفتولی 4 در 6 از نظر ولتاژ و ساختار هادی

برای اینکه بدانید آیا خرید کابل 4 در 6 مفتولی برای پروژه شما مناسب می باشد یا خیر، باید دو فاکتور خیلی مهم آن یعنی ظرفیت ولتاژی و نوع مغزی مسی آن را به شکل کاملا دقیقی بررسی کنید:

بررسی ولتاژ نامی (Rated Voltage)

کابل مفتولی ۶*۴ در دسته کابل های فشار ضعیف (LV) قرار می گیرند که البته یکی از عوامل موثر در قیمت روز کابل 4 در 6 مفتولی نیز می باشد و معمولاً با ولتاژ نامی 0.6/1 کیلوولت (۶۰۰ تا ۱۰۰۰ ولت) تولید می شوند. منظور از عدد مشخص شده به این معنی می باشد که عایق و روکش کابل 6*4 مفتولی توانایی تحمل فشار الکتریکی شبکه های برق شهری و صنعتی را دارد.

بررسی ساختار هادی (Conductor Structure)

اصطلاح «مفتولی» یا «خشک» دقیقاً به همین ساختار هادی کابل اشاره دارد. در کابل مفتولی ۶*۴، هادی استفاده شده از جنس مس آنیل شده با خلوص بالا (استاندارد کلاس ۱ یا ۲) است.

• کلاس ۱ (تک مفتولی): در این کلاس، هر رشته کابل به صورت یکپارچه از یک مفتول تشکیل شده است.
• کلاس ۲ (نیمه افشان): در بعضی از اوقات هادی از تابیده شدن چند رشته مفتول بسیار ضخیم به هم تشکیل میشود، که مقاومت آن را افزایش، اما انعطاف پذیری را کم می کند.

سوالات متداول شما در مورد کابل مفتولی 4 در 6

1. جنس عایق کابل های 4 در 6 مفتولی از چیست؟

در اکثر مدل های موجود در بازار (کابل NYY)، هم عایق روی رشته ها و هم روکش نهایی کابل از جنس پلیمر PVC (پی وی سی) نوع A است که مقاومت خوبی در برابر رطوبت و عوامل محیطی دارد.

2. کابل 6*4 مفتولی قادر به عبور دادن چند آمپر جریان است؟

میزان دقیق جریان به متراژ کابل و دمای محیط بستگی دارد. اما به طور کلی در فواصل کوتاه و شرایط استاندارد (دمای ۲۵ درجه)، این کابل توانایی عبور جریان حدود ۴۰ تا ۵۰ آمپر را دارد. با افزایش طول کابل، این مقدار کاهش می یابد.

3. دامنه حرارتی کابل های 4 در 6 مفتولی چقدر است؟

این کابل ها برای کارکرد مداوم در بازه دمایی ۳۰- تا ۷۰+ درجه سانتی گراد طراحی شده اند. البته در شرایط اتصال کوتاه لحظه ای، هادی کابل می تواند تا دمای ۱۶۰ درجه را هم بدون آسیب دیدن تحمل کند.
