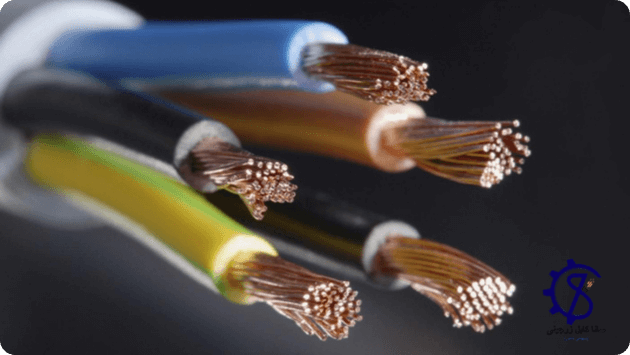

کابل افشان چیست و معرفی انواع آن
در پاسخ به سوال کابل افشان چیست باید گفت که کابل افشان قدرت یکی دیگر از کابل های نرم و قابل انعطاف است که کاربرد خاص خود را دارد. از کابل های افشان معمولا برای مصارف انتقال برق با ولتاژ ۶۰۰ تا ۱۰۰۰ ولت استفاده می شود. چنین کابل هایی بیشتر در نیروگاه های تولید و توزیع برق، تاسیسات صنعتی و تابلوهای الکتریسیته استفاده می شود. انواع کابل افشان عبارتند از:
- کابل افشان شیلددار
- کابل افشان دریایی
- کابل افشان نسوز
- کابل افشان جوش
- کابل افشان فرمان
- کابل افشان تخت

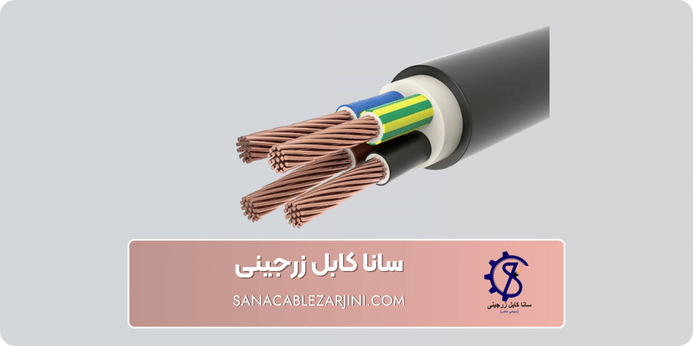

انواع کابل افشان بر اساس سایزبندی
حال که دانستید “کابل افشان چیست” باید گفت که این کابل ها به دلیل انعطاف پذیری بالا و قابلیت استفاده در محیط های متنوع، یکی از پرکاربردترین انواع کابل ها در صنایع مختلف هستند. این کابل ها در سایزهای متنوع تولید و هر سایز، با توجه به مشخصات کابل افشان در کاربردهای خاصی استفاده می شود. انواع کابل افشان بر اساس سایزبندی نیز دسته بندی می شوند.
سایزهای رایج کابل افشان و کاربردهای آن عبارتند از:
- 2 در 1.5: مناسب برای سیم کشی روشنایی و تجهیزات کم مصرف خانگی و اداری.
- 2 در 4: استفاده در سیم کشی ساختمان و تجهیزات صنعتی کوچک.
- 2 در 6: کابل قدرت برای ماشین آلات صنعتی و دستگاه های تولیدی
- 3 در 2.5: مناسب برای تجهیزات صنعتی متوسط و سیستم های روشنایی سه فاز سبک
- 4 در 1: استفاده در سیم کشی ساختمان و مدارهای کنترل کوچک
- 4 در 2.5: در سیستم های صنعتی و برق رسانی به تجهیزات سه فاز کوچک
- 4 در 10: استفاده در برق رسانی به موتورخانه ها و دستگاه های سنگین صنعتی
- 5 در 6: کابل قدرت برای سیستم های صنعتی با نیاز به اتصالات پنج سیمه.
- و…

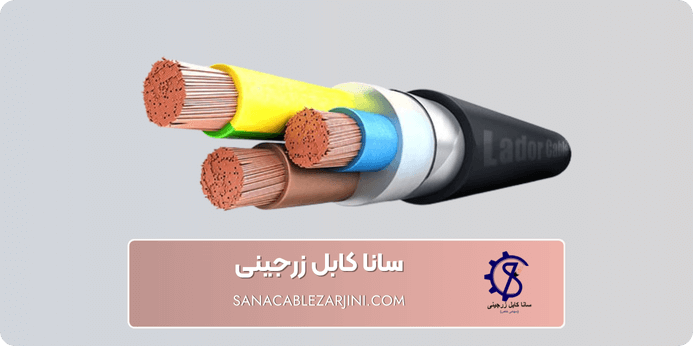

کابل افشان چیست؟ بررسی کلی انواع کابل افشان به زبان ساده
اگر به دنبال خرید کابل برق هستید، اینکه بدانید کابل افشان چیست و چه کاربردی دارد بسیار مهم است. چرا؟ زیرا انتخاب کابل برق افشانی که انعطاف پذیری بالایی داشته باشد و بتواند در شرایط متنوع صنعتی و خانگی مورد استفاده قرار گیرد امری مهم است. در این بخش با انواع کابل افشان و “مشخصات کابل افشان” آشنا می شوید.
نوع کابل | ویژگی | کاربرد |
شیلددار | دارای شیلد مسی یا آلومینیومی، جلوگیری از نویز | مخابرات، خطوط تلفن، هوافضا |
دریایی | ضدآب و مقاوم در برابر فشار و ضربه | برق رسانی به جزایر، سکوهای نفتی، نورپردازی زیر آب |
نسوز | مقاوم در برابر آتش، حرارت و خوردگی | صنایع فولاد، جوشکاری، محیط های پر حرارت |
جوش | تحمل جریان زیاد و لحظه ای | دستگاه های جوش، صنایع و ساخت و ساز |
فرمان | مقاوم در برابر نویز، مناسب انتقال فرمان | تابلو برق، ماشین آلات صنعتی |
تخت | انعطاف و مقاومت کششی بالا | آسانسور، جرثقیل، نقاله و سینی کابل |
کابل افشان شیلددار
یکی از بخش های مهم مقاله کابل افشان چیست معرفی انواع کابل افشان است. کابل افشان شیلددار علاوه بر عایق و روکش، دارای یک شیلد محافظ از جنس مس یا آلومینیوم است که به صورت رشته ای یا فویلی طراحی شده است. شیلد از خروج سیگنال ها جلوگیری کرده و مانع نویز و تداخلات الکترومغناطیسی می شود و در مصارف مخابراتی، خطوط تلفن و تجهیزات حساس مانند صنایع هوافضا کاربرد دارد. کابل کنسانتریک با ساختار لایه ای و شیلددار خود خیال شما را از ایمنی توزیع برق آسوده می کند. برای خرید کابل کنسانتریک و کسب اطلاعات بیشتر با ما در ارتباط باشید.
ویژگی ها:
- دارای شیلد بافته یا فویلی
- مقاومت بالا در برابر نویز و EMI
- انعطاف پذیری مناسب
- انتقال سیگنال پایدار در محیط های صنعتی
کاربردها:
- سیستم های کنترل و اتوماسیون
- تجهیزات صوتی، تصویری و ابزار دقیق
- خطوط انتقال دیتا در محیط های صنعتی پرنویز
علاوه بر آن اگر در صنایع خودرویی، تجهیزات صنعتی و سیستم حمل و نقل خود به دنبال یک خرید مناسب هستید، با خرید کابل فرمان می توانید از انعطاف پذیری بالا در کنار قیمت پایین تر نسبت به کابل های شیلددار با یک نصب آسان بهره مند شوید.
کابل افشان دریایی
این نوع کابل برای انتقال برق در محیط های آبی طراحی شده و کاملا ضد آب است. مقاومت بالای آن در برابر ضربه و فشار باعث شده که بتوان از آن در برق رسانی به جزایر، دکل ها و سکوهای نفتی و حتی نورپردازی زیر آب استفاده کرد. در راستای برق رسانی به پمپ های شناور و موتورهای چاهی، پیشنهاد ما به شما استفاده از کابل تخت موتور چاهی سانا کابل زرجینی است.
ویژگی ها:
- مقاومت بسیار بالا در برابر رطوبت و خوردگی
- عایق PVC یا XLPE ویژه دریایی
- انعطاف پذیر و مقاوم در برابر ضربه
- تحمل شرایط سخت آب و هوا
کاربردها:
- سیستم های برق رسانی در کشتی ها و بنادر
- تجهیزات ساحلی و فراساحلی
- پمپ ها و تجهیزات زیرآبی
کابل افشان نسوز
کابل افشان نسوز با روکش مقاوم در برابر حرارت، آتش، خوردگی و تغییرات محیطی تولید می شود. این کابل ها برای شرایط سخت صنعتی مانند صنعت فولاد، جوشکاری و محیط های پر حرارت مناسب هستند.
ویژگی ها:
- مقاومت در برابر حرارت بالا
- عدم انتشار شعله
- بدون دود و گازهای خورنده
- عملکرد پایدار در دماهای بالا
کاربردها:
- سیستم های اضطراری و ایمنی
- بیمارستان ها، تونل ها، نیروگاه ها
- محیط هایی با ریسک آتش سوزی بالا
کابل افشان جوش
کابل مخصوص دستگاه های جوشکاری است که جریان زیاد و لحظه ای را از منبع به تورچ جوش منتقل می کند.
ویژگی ها:
- رشته های بسیار نرم و افشان
- تحمل جریان بالا
- عایق مقاوم در برابر حرارت، سایش و ضربه
- روکش لاستیکی مقاوم در محیط های سخت
کاربردها:
- دستگاه های جوش الکتریکی
- صنایع ساخت و ساز، اتومبیل سازی و کارگاه ها
- اتصالات متحرک با جریان بالا
کابل افشان فرمان
کابلی چندرشته ای برای انتقال فرمان و سیگنال در سیستم های کنترل، تابلو برق و اتوماسیون صنعتی است. این کابل ها بیشتر در ماشین آلات کارخانه ای، سیستم های کنترل فرایند و این دست از موارد استفاده می شوند و برای سیم کشی داخلی ساختمان توصیه نمی شوند. برای ساختمان ها پیشنهاد می شود تا از کابل ساختمانی استفاده کنید. برای کسب اطلاعات بیشتر درباره قیمت کابل سازمانی به صفحه مربوطه مراجعه نمایید.
ویژگی ها:
- انعطاف پذیر و قابل نصب در مسیرهای متحرک سبک
- امکان وجود شیلد برای جلوگیری از نویز
- قطر کم و نصب آسان
- مناسب انتقال سیگنال های کنترلی کم ولتاژ
کاربردها:
- تابلوهای برق و کنترل
- ماشین آلات کارخانه ای
- ارتباط بین سنسورها، رله ها و PLC
- سیستم های کنترل فرآیند
کابل افشان تخت
کابل افشان تخت برای نصب در آسانسورها، جرثقیل ها، نقاله ها، سینی کابل و در کنار موتورهای درون چاهی استفاده می شود. در این نوع کابل ها، سیم ها به صورت تخت و موازی کنار هم قرار دارند. این طراحی باعث انعطاف بالا، صرفه جویی در فضا و مقاومت بیشتر در برابر کشش می شود.
ویژگی ها:
- ساختار تخت برای جلوگیری از گره خوردگی
- تحمل خم و چرخش مداوم
- انعطاف پذیری مناسب
- امکان تولید در تعداد رشته های مختلف
کاربردها:
- آسانسورها
- جرثقیل ها و بالابرها
- تجهیزات متحرک صنعتی
- سیستم های ذخیره سازی و انتقال کالا

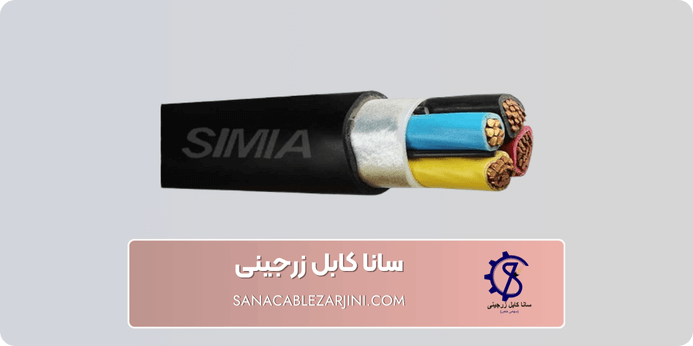

انواع روکش کابل های افشان
برای روکش کابل های افشان از مواد مختلفی می توان استفاده کرد. در آغاز تولید کابل های افشان روکش ها از کائوچو بودند. اما با گذشت زمان از روکش های مناسب تری برای این امر استفاده شد که برای مثال می توان به پی وی سی، لاستیک، پلی اتیلن و این دست از موارد اشاره کرد. اگر انواع روکش های کابل را برای کاربردهای مختلف دسته بندی کنیم برخی از آن ها به شرح زیر هستند:
- کابل های روکش لاستیکی برای شرایطی که رطوبت بالا و نفوذ ناپذیری در برابر آب نیاز دارد استفاده می شود.
- کابل با روکش PVC به عنوان کابل افشان معمولی شناخته شده و در موارد عادی استفاده می شوند.
- و…

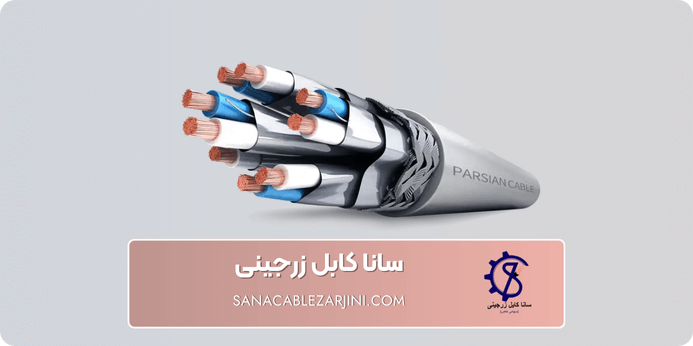

کاربرد کابل های افشان: بررسی 3 کاربرد کلیدی
پس از بررسی کابل افشان چیست نوبت به کاربرد آن می رسد. کابل افشان یکی از پرکاربردترین انواع کابل برق است که در صنایع و مصارف مختلف استفاده می شود. دلیل اصلی محبوبیت این کابل، انعطاف پذیری بالا و قابلیت تحمل خمش مداوم است، بنابراین در محیط هایی که کابل نیاز به حرکت یا خم شدن دارد، بهترین گزینه به شمار می روند.
- مصارف خانگی و اداری
- کاربرد صنعتی و تخصصی
- مصارف بیرونی و شرایط خاص
مصارف خانگی و اداری
کابل های افشان در ساخت لوازم خانگی مانند تلویزیون، یخچال و ماشین لباسشویی و همچنین تجهیزات الکترونیکی مانند کامپیوتر و پرینتر کاربرد دارند. این کابل ها به دلیل انعطاف بالا، امکان نصب راحت و اتصال سریع را فراهم می کنند.
کاربرد صنعتی و تخصصی
در محیط های صنعتی، کابل های افشان در ماشین آلات، خطوط تولید و تجهیزات برقی متحرک به کار می روند. کابل های انعطاف پذیری یا فلکس، توانایی مقاومت در برابر فشارهای خمشی و حرکت مداوم را دارند و از آسیب دیدن هادی ها جلوگیری می کنند.
مصارف بیرونی و شرایط خاص
همه کابل های افشان برای استفاده در فضای باز یا شرایط سخت مناسب نیستند. برای محیط های بیرونی، باید از کابل هایی استفاده شود که مقاومت بالایی در برابر نور خورشید، تغییرات دما، رطوبت، نفوذ حشرات و ضربه داشته باشند. چنین کابل هایی معمولا با روکش ویژه و عایق مقاوم طراحی شده تا دوام و ایمنی بالایی داشته باشند.

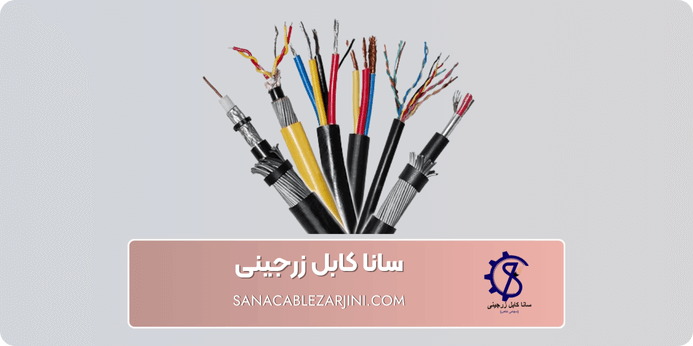

مزایای اصلی کابل افشان چیست؟
این کابل ها به دلیل مزیت های زیادی که دارند در زمینه های متعددی استفاده می شوند، موارد زیر از مزایای کابل افشان هستند.
- نرم بودن و خمش بالا
- کم وزن بودن
- مورد استفاده در تجهیزات گوناگون
- سهولت عملکرد تجهیزات
تفاوت کابل افشان و نیمه افشان
یکی از مواردی که افراد در شناخت آن دچار مشکلند کابل های افشان و نیمه افشان است. تفاوت کابل افشان و نیمه افشان در این است که کابل افشان از رشته های نازک و متعددی ساخته شده و انعطاف پذیری بالایی دارد. به همین علت برای مسیرهای دارای خم زیاد و اتصالاتی که احتمال حرکت دارند مناسب است.
اما کابل نیمه افشان از تعداد رشته ضخیم کمتری تشکیل شده و انعطاف پذیری آن کمتر ولی نسبت به افشان استحکام بیشتری دارد و برای سیم کشی های نسبتا ثابت که نیاز به خم شدن دارند استفاده می شود.

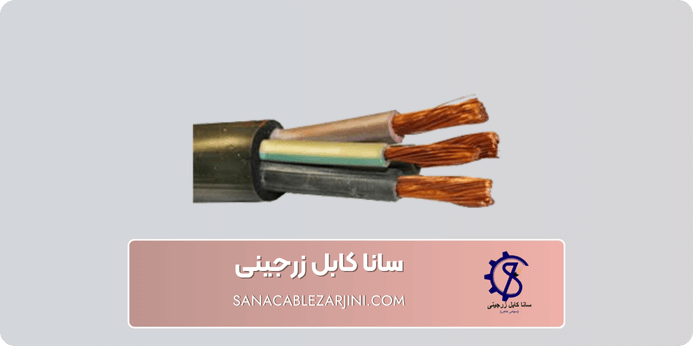

تفاوت کابل افشان و مفتولی
در رابطه با تفاوت کابل افشان و مفتولی باید گفت کابل افشان بسیار نرم و قابل شکل گیری است و در مکان هایی که حرکت، لرزش یا نیاز به خم کاری زیاد وجود دارد کاربرد دارد. اما کابل مفتولی تنها یک هادی یک تکه دارد و سفت و مقاوم است، به همین دلیل برای نصب های کاملا ثابت مانند داخل دیوار یا سینی کابل مناسب بوده و دوام مکانیکی بیشتری نسبت به افشان دارد.
آیا کابل افشان برای سیم کشی ساختمان مناسب است؟
بله، این کابل ها علی الخصوص برای مسیرهایی که پیچ و خم زیادی دارند و به انعطاف نیاز دارند مناسب اند.
تفاوت کابل افشان PVC و لاستیکی چیست؟
از کابل های PVC برای استانداردهای معمولی استفاده شده ولی کابل های روکش لاستیکی مقاومت بیشتری در برابر حرارت، آتش سوزی و شرایط سخت دارند.
کابل افشان شیلددار چه کاربردی دارد؟
این کابل ها برای جلوگیری از نویز و تداخل الکترومغناطیسی استفاده شده و در تجهیزات مخابراتی کاربرد دارند.
