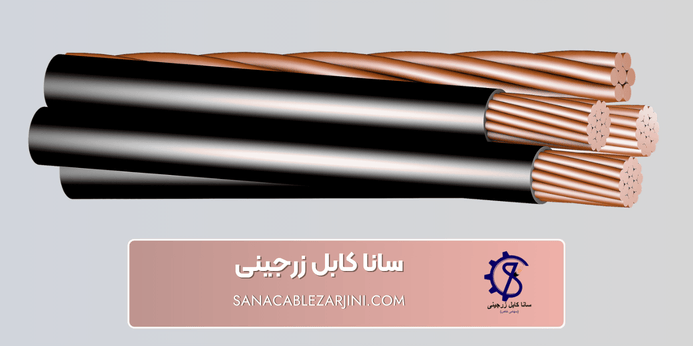

انواع کابل خودنگهدار کدامند؟
در صورتی که در مرحله انتخاب کابل مناسب برای شبکه های توزیع برق هوایی هستید شناخت “انواع کابل خودنگهدار” مسئله مهمی است. انواع کابل های خودنگهدار به دلیل ایمنی بالا، نصب آسان و کاهش هزینه های نگهداری، جایگزین مناسبی برای هادی های لخت در شبکه های برقی و روستایی هستند. اگر بخواهیم انواع کابل خودنگهدار را به صورت خلاصه به شما معرفی کنیم باید گفت:
معیار دسته بندی | انواع |
از نظر ولتاژ | تک فاز و سه فاز است. |
از نظر فشار | فشار متوسط و فشار ضعیف می باشد. |
از نظر جنس | آلومینیوم، آلومینیوم با مسنجر فولادی است. |
از نظر تعداد رشته | 3، 4، 5 و 6 رشته می باشد. |
کابل خودنگهدار چیست؟ | انواع کابل خودنگهدار
پیش از بررسی انواع کابل خودنگهدار باید بدانید که کابل خودنگهدار چیست. ببینید کابل خودنگهدار به مجموعه ای از هادی های عایق دار گفته می شود که به صورت به هم تابیده تولید می شوند و معمولا دارای یک سیم نگهدارنده هستند که وظیفه تحمل نیروی مکانیکی را بر عهده دارد. این طراحی باعث افزایش ایمنی، کاهش خطر برق گرفتگی و امکان نصب کابل در مسیرهای باریک و مناطق پرجمعیت می شود.
امرزوه انواع مختلفی از کابل خودنگهدار در بازار عرضه می شوند. اگر بخواهیم انواع کابل خود نگهدار را معرفی کنیم باید گفت:
- انواع کابل خودنگهدار بر اساس سطح ولتاژ
- انواع کابل خودنگهدار از نظر جنس هادی
- انواع کابل خودنگهدار از نظر میزان فشار
- انواع کابل خودنگهدار بر اساس تعداد رشته
اقلب این نوع کابل ها از جنس آلومینیوم هستند، از همین جهت پیشنهاد میشود لیست قیمت کابل آلمینیوم نیز به همراه قیمت این نوع کابل ها چک و بررسی شوند تا با مطالعه عوامل موثر بر قیمت بیشتر آشنا شوید.

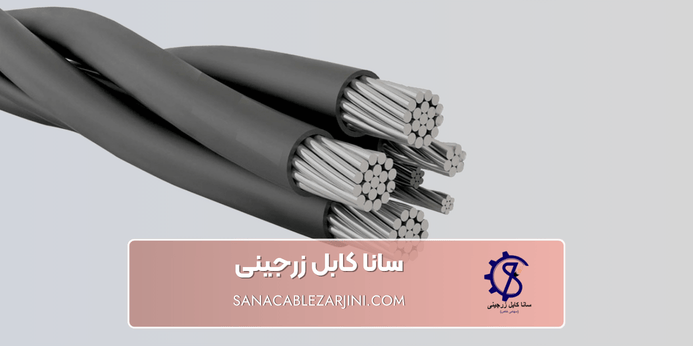

انواع کابل خودنگهدار بر اساس سطح ولتاژ
یکی از دسته بندی های انواع کابل خودنگهدار بر اساس ولتاژ است. چرا که ولتاژ روی مواردی از قبیل عایق بندی و الزامات ایمنی تاثیر مستقیمی دارد. اگر بخواهیم انواع کابل های خودنگهداره را بر اساس ولتاژ دسته بندی کنیم باید گفت:
- کابل های خودنگهدار تک فاز
- کابل های خودنگهدار سه فاز
کابل های خودنگهدار تک فاز
این نوع کابل ها شامل یک هادی فلزی و یک هادی نول هستند و برای مصارف کم بار و انشعابات خانگی مورد استفاده قرار می گیرند. نصب این نوع کابل خودنگهدار آسان و هزینه ای کمتر از کابل های سه فاز دارد. از این نوع کابل در روستاها، ویلاها و مناطق کم مصرف استفاده می شود.
کابل های خودنگهدار سه فاز
این نوع کابل شامل سه هادی فاز و نول است و برای شبکه های توزیع شهری و صنعتی مورد استفاده قرار می گیرد. کابل های سه فاز از متداول ترین انواع کابل های خودنگهداره در شبکه های برق بوده توانایی انتقال توان بالاتر را دارند.

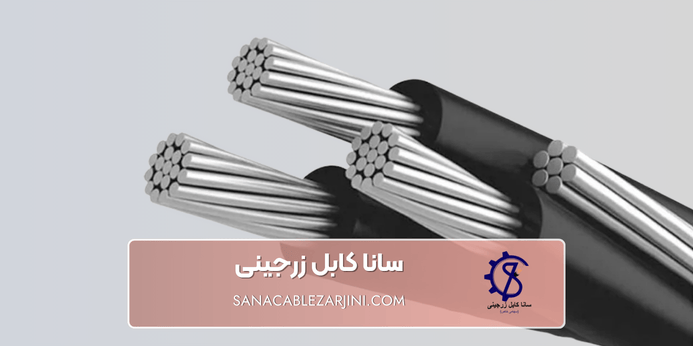

انواع کابل خودنگهدار از نظر جنس هادی
مورد دیگری که در دسته بندی این انواع کابل های هوایی وجود دارد. دسته بندی بر اساس جنس هادی است. “انواع کابل خودنگهدار از نظر جنس هادی” به دو دسته آلومینیومی و فولادی تقسیم می شوند.
- کابل های خودنگهدار آلومینیومی: رایج ترین نوع کابل خودنگهدار بوده و در کنار مقاومت بالا در برابر خوردگی، وزن سبک و قیمت مناسبی که دارد برای خطوط توزیع هوایی مناسب است.
- کابل های خودنگهدار فولادی: این نوع کابل تحمل کشش مکانیکی بالایی داشته و برای دهانه های بلند و مناطق بادخیز پیشنهاد می شوند. استفاده از این نوع کابل به استحکام مکانیکی نیز کمک می کند.

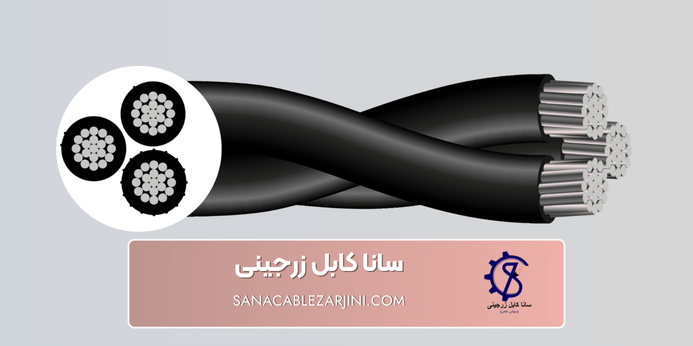

انواع کابل خودنگهدار از نظر میزان فشار
انواع کابل خودنگهدار از نظر میزان فشار به دو دسته فشار ضعیف و فشار متوسط تقسیم می شوند. انواع کابل خودنگهدار فشار ضعیف ولتاژ نامی 0.6 تا 1 کیلووات داشته و در انشعابات ساختمانی، شبکه توزیع شهری و روستایی مورد استفاده قرار می گیرد.
کابل های فشار متوسط نیز دارای ولتاژ کاری 10 تا 20 کیلووات بوده و با داشتن عایق های ضخیم تر و لایه های نیمه های و همین طور مقاومت بالا در شرایط محیطی سخت برای فیدرهای اصلی توزیع مناسب هستند.

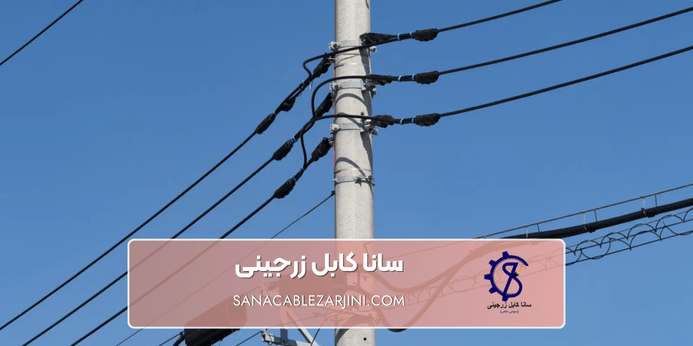

انواع کابل خودنگهدار بر اساس تعداد رشته
انواع کابل خودنگهدار بر اساس تعداد رشته به شرح زیر هستند.
- کابل خودنگهدار دو رشته ای: شامل یک رشته فاز و یک رشته نول بوده و برای تغذیه برق تک فاز مورد استفاده قرار می گیرد.
- کابل خودنگهدار سه رشته ای: از یک رشته فاز، یک رشته نول و یک رشته مخصوص روشنایی تشکیل شده است.
- کابل خودنگهدار چهار رشته ای: شامل سه رشته فاز و یک رشته نول بوده و معمولا در سیستم های روشنایی کاربرد دارد.
- کابل خودنگهدار پنج رشته ای: از سه رشته فاز، یک رشته روشنایی و یک رشته مسنجر نول تشکیل می شود.
- کابل خودنگهدار شش رشته ای: دارای سه رشته فاز، یک رشته روشنایی، یک رشته نول و یک رشته مسنجر است.

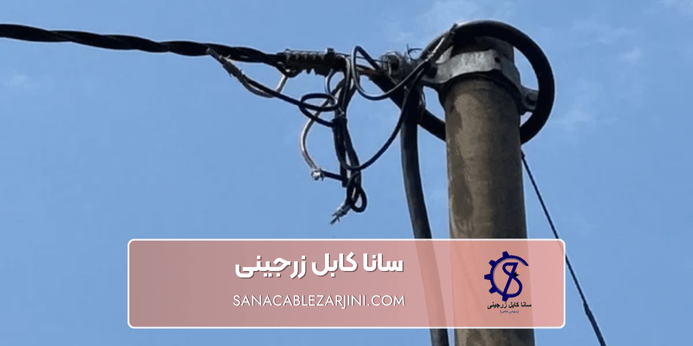

ساختار کابل خودنگهدار
ساختار انواع کابل خودنگهدار از چند بخش اصلی تشکیل شده که هر کدام وظیفه مشخصی دارند. کنار هم قرار گرفتن این بخش ها باعث می شود کابل بدون نیاز به تیر یا سیم جداگانه، به صورت ایمن در هوا نصب شود.
- هادی: هادی که همان بخشی است که جریان را منتقل می کند. هادی ها معمولا از جنس آلومینیوم ساخته می شوند و به صورت مفتولی و چند رشته ای هستند. این بخش وزن کمی داشته و دارای رسانایی مناسبی می باشد.
- لایه عایق: روی هر هادی یک لایه عایق قرار دارد که از برق گرفتگی و اتصال کوتاه جلوگیری می کند. عایق ها معمولا از جنس XLPE بوده و در برابر رطوبت، گرما و نور خورشید مقاوم هستند. در کل استفاده از آن ها باعث افزایش ایمنی کابل در محیط های باز می شود.
- سیم نگهدارنده: سیم نگهدارنده یا مسنجر که وظیفه تحمل وزن کابل را برعهده داشته و معمولا از آلیاژ آلومینیوم ساخته می شود. کابل ها به وسیله این سیم روی تیرها نصب می شوند.
- روکش خارجی: در نهایت روکش خارجی لایه نهایی کابل شماست و از آن در برابر شرایط محیطی مختلف محافظت می کند. جنس روکش خارجی از pvc یا پلی اتیلن بوده و در برابر باران، آفتاب، گرد و غبار و همین طور آلودگی مقاوم است. در کل این لایه حکم سپر نهایی را داشته و باعث افزایش طول عمر کابل شما می شود.
تفاوت اصلی کابل خودنگهدار فشار ضعیف و فشار متوسط چیست؟
تفاوت اصلی در سطح ولتاژ و ساختار عایق آن ها است. کابل های فشار ضعیف معمولاً برای ولتاژهای تا ۱ کیلوولت استفاده می شوند و عایق ساده تری دارند، در حالی که کابل های فشار متوسط (۲۰ کیلوولت) دارای لایه های نیمه هادی و شیلد برای کنترل میدان الکتریکی هستند و برای خطوط توزیع اصلی کاربرد دارند.
چرا قیمت کابل خودنگهدار نسبت به کابل های مسی ارزان تر است؟
دلیل اصلی، استفاده از هادی آلومینیومی به جای مس در ساختار این کابل ها است. آلومینیوم علاوه بر وزن سبک تر که هزینه نصب و دکل بندی را کاهش می دهد، قیمت تمام شده مواد اولیه بسیار پایین تری نسبت به مس دارد و خطر سرقت کابل را نیز به حداقل می رساند.
مزیت استفاده از کابل خودنگهدار به جای سیم مسی لخت در شبکه چیست؟
مهم ترین مزیت، افزایش ایمنی و کاهش قطعی برق است. روکش دار بودن کابل خودنگهدار مانع از اتصال کوتاه در اثر برخورد شاخه درختان یا پرندگان می شود و امکان استفاده غیرمجاز (برق دزدی) از شبکه را نسبت به سیم های لخت تقریباً غیرممکن می کند.
