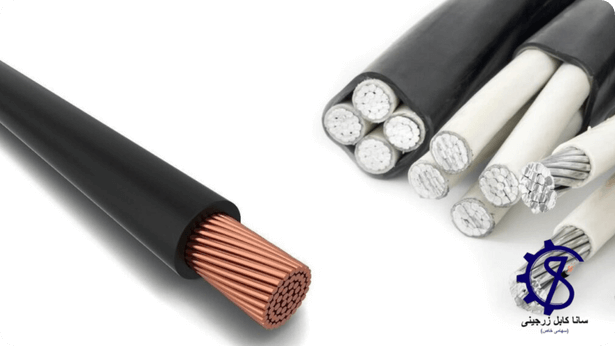

راهنمایی اتصال کابل آلومینیوم به مس
در حال حاضر در بازار انواع مختلفی از کابل وجود دارند که هر کدام از آنها دارای ویژگی های خاصی هستند، در میان کابل ها، کابل های مسی و آلومینیومی از جمله پر کاربرد ترین انواع کابل ها در بازار هستند. اما تفاوت هایی نیز دارند. علاوه بر ان امکان اتصال مس به آلومینیوم نیز وجود دارد.
برای اتصال کابل آلومینیوم به مس در ابتدا باید کابل آلومینیوم کهن درون لوله داخلی کابلشو بی متال قرار دارد، به واسطه یک پرس مناسب با سایز قالبی که مرتبط با سایز کابل و کابلشو است، پرس می شود. پس از پرس آن، سوراخ کابلشو بی متال در سمت ورودی وزوه دار شینه مسی قرار می گیرد و از طریق پیچ و مهره محکم می شود.

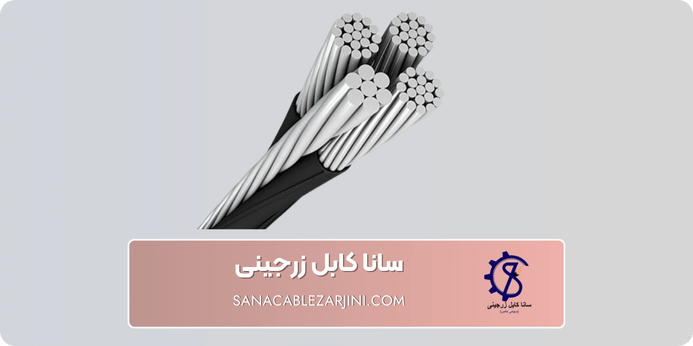

کاربرد اتصال کابل آلومینیوم به مس
اتصال کابل الومینیوم به مس به دلیل ویژگی های الکتریک و مکانیکی خاصی که هر دو دارند در بسیاری از پروژه ها کاربرد دارد. این اتصال با استفاده از قطعات بی متال انجام شده تا علاوه بر ایجاد رسانایی مناسب، از خوردگی بین دو فلز غیر هم جنس نیز جلوگیری شود. موارد زیر از جمله کاربردهای اتصال کابل آلومینیومی به کابل مسی است.
- سیستم های توزیع و انتقال برق
- مبدل ها و لوله های حرارتی
- تجهیزات مخابراتی و ارتباطی
- صنایع حمل و نقل
- تجهیزات الکتریکی و الکترونیکی
سیستم های توزیع و انتقال برق
در خطوط توزیع برق اغلب از کابل های آلومینیومی استفاده می شود. برای اتصال به تجهیزات و شینه های مسی از کابلشو و دوراهی بی متال استفاده شده که باعث کاهش مقاومت انتقال و افزایش ایمنی شبکه می گردد.
مبدل ها و لوله های حرارتی
در تجهیزات انتقال حرارت، باعث بهبود انتقال انرژی و افزایش بازده حرارتی می شود.
تجهیزات مخابراتی و ارتباطی
در آنتن ها و سیستم های مخابراتی، استفاده از این اتصال باعث بهبود کیفیت سیگنال، کاهش تلفات و افزایش پایداری سیستم می شود. خرید کابل افشان باعث می شود روند انتقال برق و عملکردهای الکتریکی به بهترین شکل انجام شود. همین امر باعث شده افراد زیادی به خرید کابل افشان تخت روی بیاورند و آن را جایگزین کابل های دیگر کنند.
صنایع حمل و نقل
در وسایل نقلیه عمومی و خصوصی، اتصال آلومینیوم به مس برای تامین برق و کنترل سیستم ها مورد استفاده قرار می گیرد. در زمینه حمل و نقل کابل فرمان بهترین گزینه برای استفاده است و عملکرد بهتر و موثرتر را فراهم می آورد، برای خرید کابل فرمان وارد وب سایت سانا کابل زرجینی شوید.
تجهیزات الکتریکی و الکترونیکی
بسیاری از قطعات الکتریکی برای کاهش وزن کلی، هزینه و افزایش رسانایی نیازمند ترکیب کابل های آلومینیومی با بخش های مسی هستند. کابل های خودنگهدار به دلیل وزن پایین و هزینه نصب و اجرای کم، یکی از گزینه هایی است که افراد به آن روی می آورند و به خرید و بررسی قیمت کابل خود نگهدار اقدام می کنند. از این کابل ها در مواردی مثل شبکه توزیع برق، خطوط هوایی و غیره استفاده می شود.

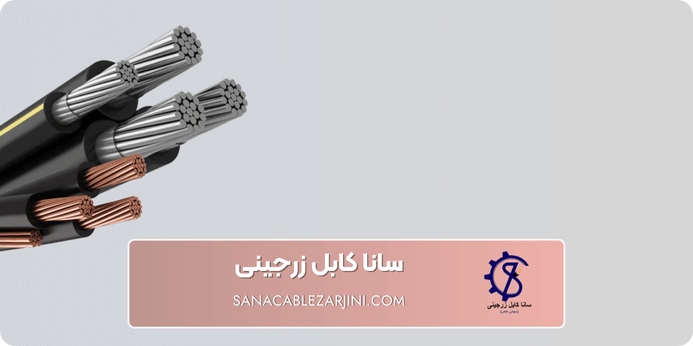

فواید اتصال کابل آلومینیوم به مس
“اتصال کابل آلومینیوم به مس” این امکان را فراهم می کند که از مزایای ساختاری و الکتریکی هر دو فلز به صورت همزمان استفاده شود. مثلا کابل های مسی رسانایی بالا و عملکرد الکتریکی مطلوبی دارند و در سمت مقابل آلومینیوم وزن کمتر و قیمت مناسب تری دارد. ترکیب این دو کابل در قالب اتصال بی متال باعث می شود ویژگی های مثبت هر دو گزینه در کنار هم قرار گرفته و مزایای زیادی ایجاد شود. مهم ترین فواید اتصال مس به آلومینیوم عبارت اند از:
- استفاده از مزایای هر دو فلز به صورت همزمان و فراهم کردن عملکرد بهتر نسبت به استفاده تکی از هر کدام
- اتصال کابل الومینیوم و مس سبک تر از استفاده از کابل های تمام مسی بوده و برای پروژه هایی که وزن مهم است اهمیت زیادی دارد.
- استفاده از کابل های مسی یک سری معایب نیز دارد. یکی از معایب استفاده از سیم مسی قیمت بالای آن است. اتصال سیم آلومینیومی به مسی به علت قیمت مناسب بودن، آن را برای پروژه های بزرگ و پرمصرف ایده آل می سازد.

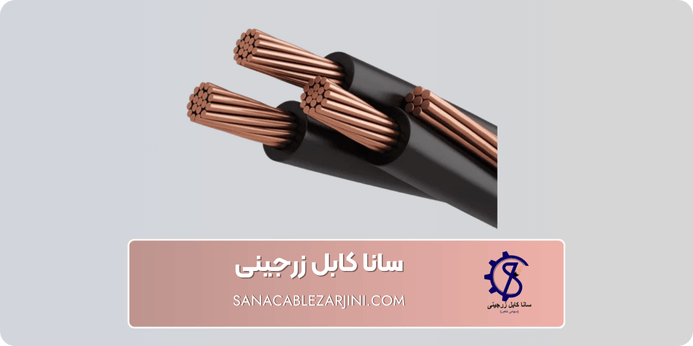

موف چیست؟
از آنجا که اتصال مستقیم کابل های آلومینیومی و مسی ممکن نیست و می تواند خطراتی مثل آتش سوزی را به همراه بیاورد، برای این اتصال از قطعه ای به نام موف (کابلشو واسط) استفاده می شود.
موف ها در انواع مختلفی تولید می شوند و انتخاب نوع مناسب آن ها به عواملی مثل جنس و سایز کابل بستگی دارد. از نظر جنس، موف ها به سه دسته مس، آلومینیوم و بی متال تقسیم می شوند.
برای “اتصال مس به آلومینیوم”، تنها گزینه استاندارد و ایمن موف بیمتال بوده چرا که علاوه بر ایجاد اتصال ایمن از خوردگی بین دو فلز نیز جلوگیری می کند.

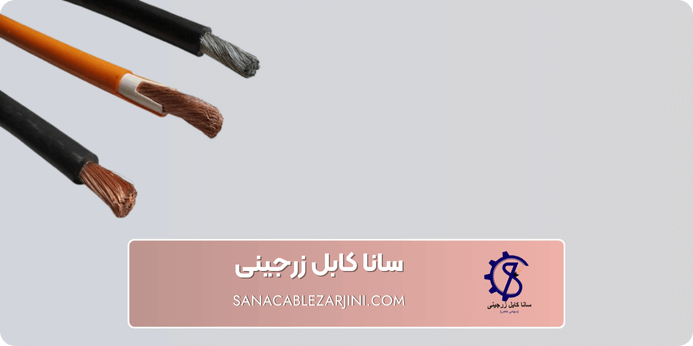

مزایای استفاده از موف بی متال برای اتصال کابل آلومینیوم به مس
در صورتی که نمی دانید استفاده از موف بی متال برای اتصال کابل الومینیوم به مس چه مزایایی دارد باید گفت:
- اتصال ایمن و بدون خطر
- جلوگیری از خوردگی گالوانیکی
- اتصال پایدار و دائمی
اتصال ایمن و بدون خطر
در موف بی متال، دو فلز مس و آلومینیوم با روش جوش اصطکاک به یکدیگر متصل می شوند. این روش باعث ایجاد یک پیوند یکنواخت، مقاوم و بدون حرفه شده و مانع از ایجاد حرارت اضافه و خطرات ناشی از اتصال مستقیم دو فلز غیر همجنس می شود
جلوگیری از خوردگی گالوانیکی
بخش آلومینیومی در این نوع موف با مواد روغنی مخصوص پوشانده شده و از اکسید شدن آلومینیوم جلوگیری می شود. همچنین قرار گرفتن هادی آلومینیومی در بخش آلومینیوم و هادی مسی در بخش مسی مانع از تماس مستقیم این دو فلز شده و از خوردگی جلوگیری می شود.
اتصال پایدار و دائمی
موف بی متال پس از پرس شدن به صورت دائمی روی کابل تثبیت شده و دیگر امکان جدا کردن ان بدون بریدن کابل وجود ندارد. این امر باعث می شود که اتصالات در برابر تنش های مکانیکی و شرایط محیطی مقاوم عمل کند.
نکات ایمنی و نگهداری
رعایت اصول ایمنی در اتصال کابل آلومینیومی به کابل مسی مسئله ای مهم و حیاتی است. چرا که هرگونه بی دقتی می تواند آسیب های جدی ایجاد و منجر به اختلال در عملکرد سیستم شود. در کنار آن نگهداری درست از این اتصالات می تواند عمر مفید کابل و موف را زیاد تر کرده و از بروز خطاهای احتمالی جلوگیری می کند. در اینجا به بررسی مهم ترین نکات ایمنی و نگهداری اتصال کابل های آلومینیومی به مسی می پردازیم.
دسته بندی | نکات |
ایمنی حین کار |
|
شرایط نگهداری |
|
اقدامات ویژه در مناطق مرطوب | استفاده از پوشش های ضد آب مثل نوارهای ولکانیزه برای جلوگیری از نفوذ رطوبت، همچنین در محیط های پر رطوبت می توان به خرید کابل کنستانتریک نیز اقدام و ایمنی را تضمین کرد. |
تجهیزات کمکی | استفاده از کیت های کامل اتصال برای آسان سازی فرایند نصب |

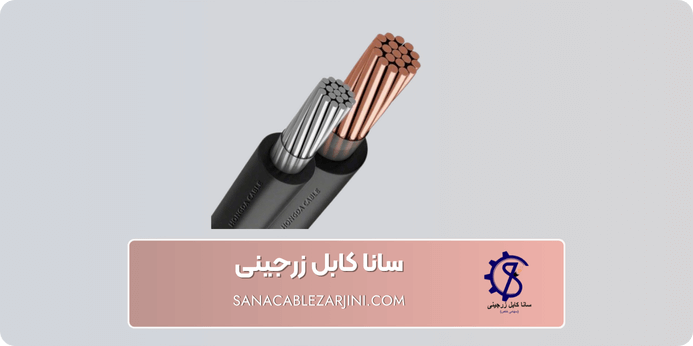

نحوه اتصال کابل الومینیوم به مس
نحوه اتصال کابل الومینیوم به مس یک سری مراحل دارد که عبارت است از:
- آماده سازی کابل ها پیش از اتصال
- نصب موف
- پرس و جوشکاری برای اتصال کابل با هادی آلومینیوم به موف
- قرار دادن در شینه مسی و محکم کردن آن با پیچ و مهره
برای پیشگیری از آتش سوزی در اتصال کابل الومینیوم به مس باید چه کرد؟
شما می توانید از موف های با کیفیت و مناسب استفاده کنید. علاوه بر آن می توانید اتصالات را با دقت و حرفه ای انجام داده و محیط پیرامون را از رطوبت دور نگه دارید.
در چه مواردی می توان از اتصال کابل الومینیوم به مس استفاده کرد؟
از این اتصال در زمینه ها و موارد مختلفی استفاده می شود که برای مثال می توان به مخازن، لوله های حرارتی، مبدل ها، وسایل ارتباطی، توزیع برق و این دست از موارد اشاره کرد.
به چه دلیل برای اتصال کابل آلومینیومی به مسی به موف نیاز است و نمیتوان آنها را به صورت مستقیم به یکدیگر وصل کرد؟
زیرا آلومینیوم و مس با یکدیگر سازگار نبوده و این اتصال می تواند منجر به ایجاد اتصالات الکتریکی ناپایدار، افت ولتاژ و یا آتش سوزی شود. به همین علت از موف ها استفاده می شود تا واسطه ای میان این دو کابل بوده و اتصالات پایدار را ایجاد کنند.
